Real Recap UPDATE พาดูตำแหน่งรถไฟฟ้าสายสีส้มตะวันออก ก่อนเปิดใช้ปี 2571
Real Recap UPDATE พาดูตำแหน่งรถไฟฟ้าสายสีส้มตะวันตก ก่อนเปิดใช้ปี 2573

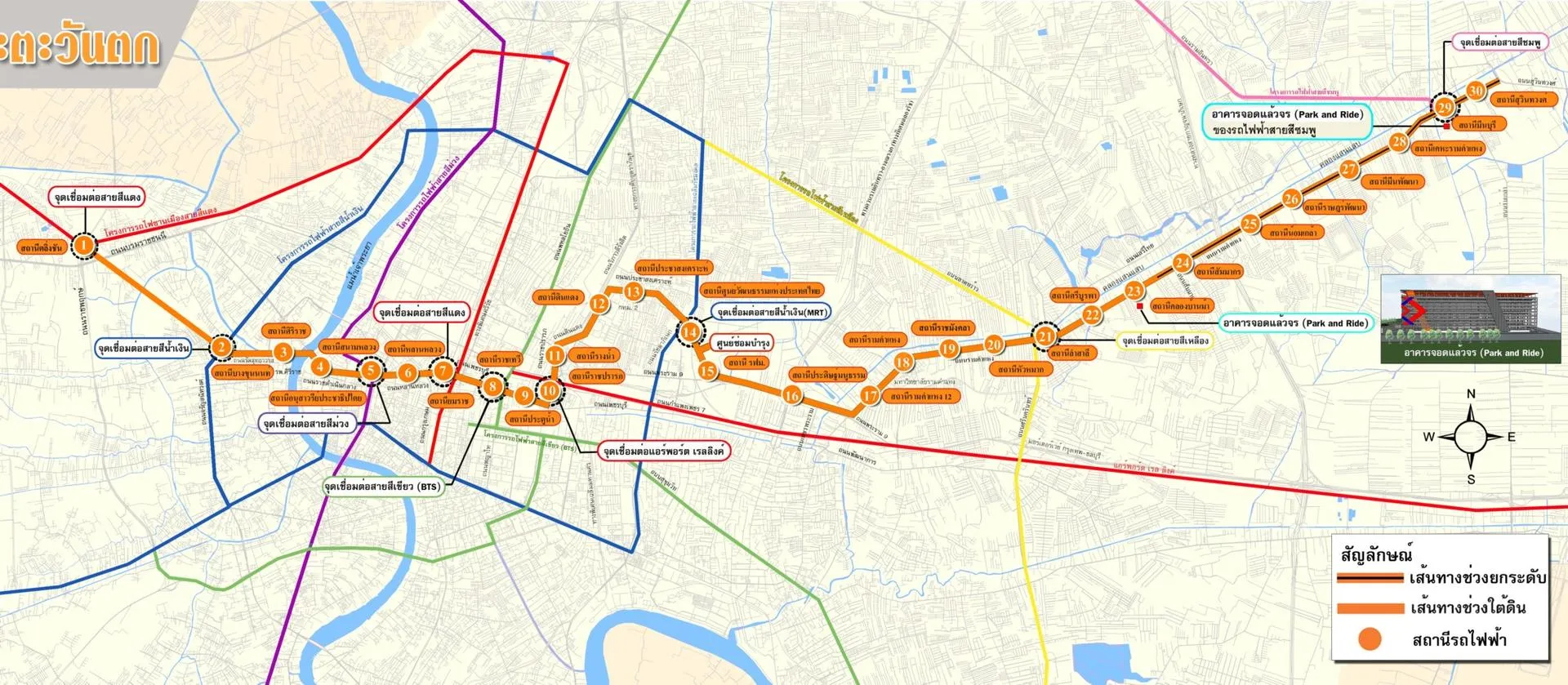

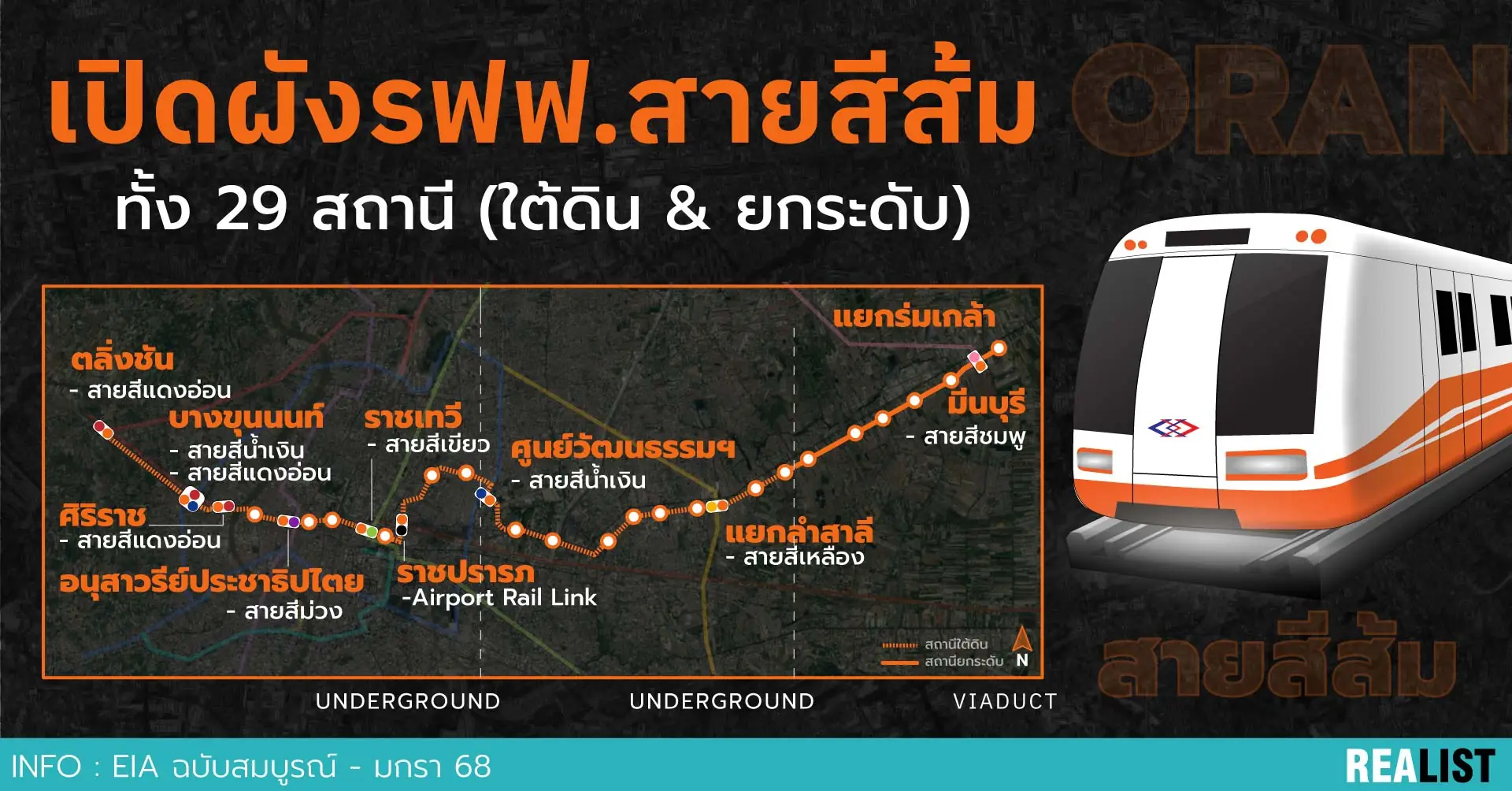

รถไฟฟ้าสายสีส้มทั้งเส้น
โครงการรถไฟฟ้าสายสีส้ม ช่วงตลิ่งชัน – มีนบุรี เป็นรถไฟฟ้า Heavy Rail ที่วิ่งเชื่อมโยงฝั่งตะวันออกและฝั่งตะวันตกของ กทม. โดยมีแนวเส้นทางเริ่มต้นที่สถานีบางขุนนนท์และสิ้นสุดที่สถานีแยกร่มเกล้า บริเวณสามแยกรามคำแหง – สุวินทวงศ์ ในบทความนี้จะมาพูดถึงโครงการรถไฟฟ้าสายสีส้ม สายตะวันออก ที่สร้างใกล้เสร็จเต็มที ซึ่งสายตะวันออกนี้ยังเชื่อมต่อกับรถไฟฟ้าสายอื่นอีก 3 สาย ได้แก่ สถานีศูนย์วัฒนธรรมฯ เชื่อม สายสีน้ำเงิน สถานีแยกลำสาลี เชื่อม สายสีเหลือง และสถานีมีนบุรี เชื่อม สายสีชมพู
หากเปิดใช้บริการแล้ว จะทำให้สามารถเดินทางได้สะดวก ช่วยบรรเทาปัญหารถติดอีกทั้งยังวิ่งมาจากชานเมืองเชื่อมต่อกับสายสีชมพูและสายสีอื่นๆ สามารถเดินทางไปทำงานและเดินทางไปที่อื่นๆได้ง่าย เป็นการเพิ่มศักยภาพโครงข่ายรถไฟฟ้าในกทม.ให้ดีขึ้นไปอีก แล้วแต่ละสถานีตั้งอยู่ตรงไหน ใกล้ที่ไหนบ้าง ติดตามอ่านต่อได้เลย
รถไฟฟ้าสายสีส้มแบ่งเป็น 2 ช่วง
รถไฟฟ้าสายสีส้ม ช่วงบางขุนนนท์ – มีนบุรี(สุวินทวงศ์) ระยะทางรวม 35.9 กม. มีจำนวน 29 สถานี แบ่งออกเป็น 2 ช่วง
- รฟฟ.สายสีส้ม ส่วนตะวันออก (ช่วงสถานีศูนย์วัฒนธรรมแห่งประเทศไทย-สถานีสุวินทวงศ์) ตามแผนงานคาดว่าจะเปิดให้บริการภายในปี 2571
- รฟฟ.สายสีส้ม ส่วนตะวันตก (ช่วงสถานีบางขุนนนท์-สถานีศูนย์วัฒนธรรมแห่งประเทศไทย) ตามแผนงานคาดว่าจะเปิดให้บริการภายในปี 2573

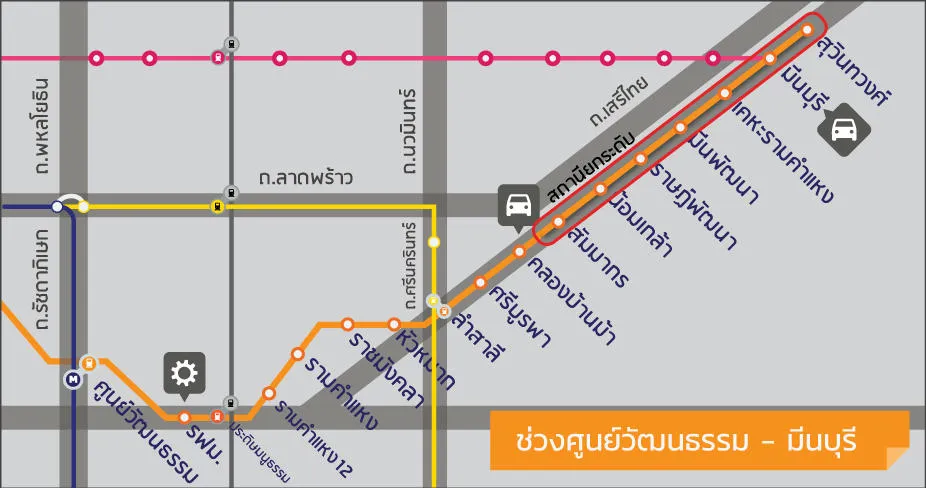

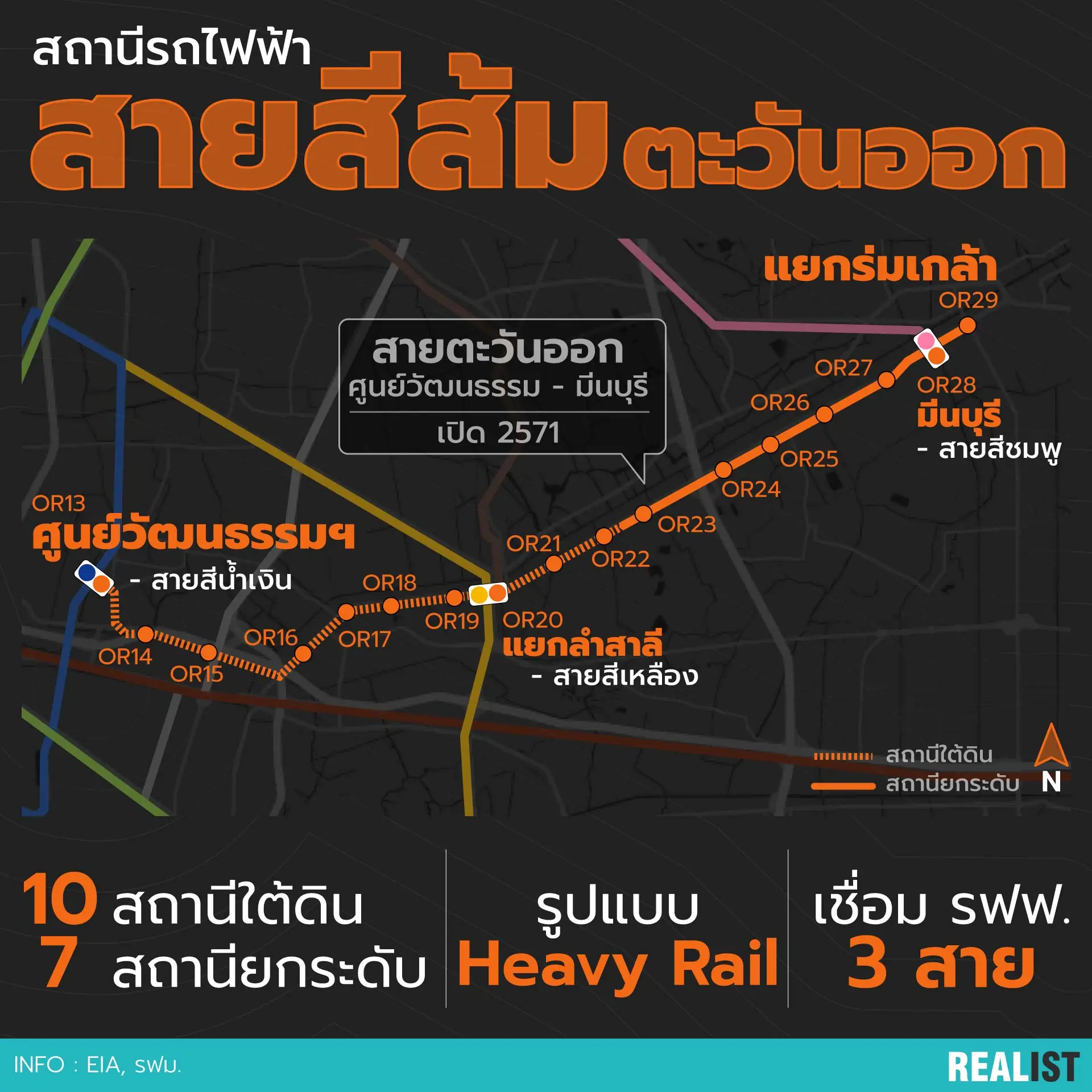

รถไฟฟ้าสายสีส้ม "ศูนย์วัฒนธรรมฯ - มีนบุรี(สุวินทวงศ์)"

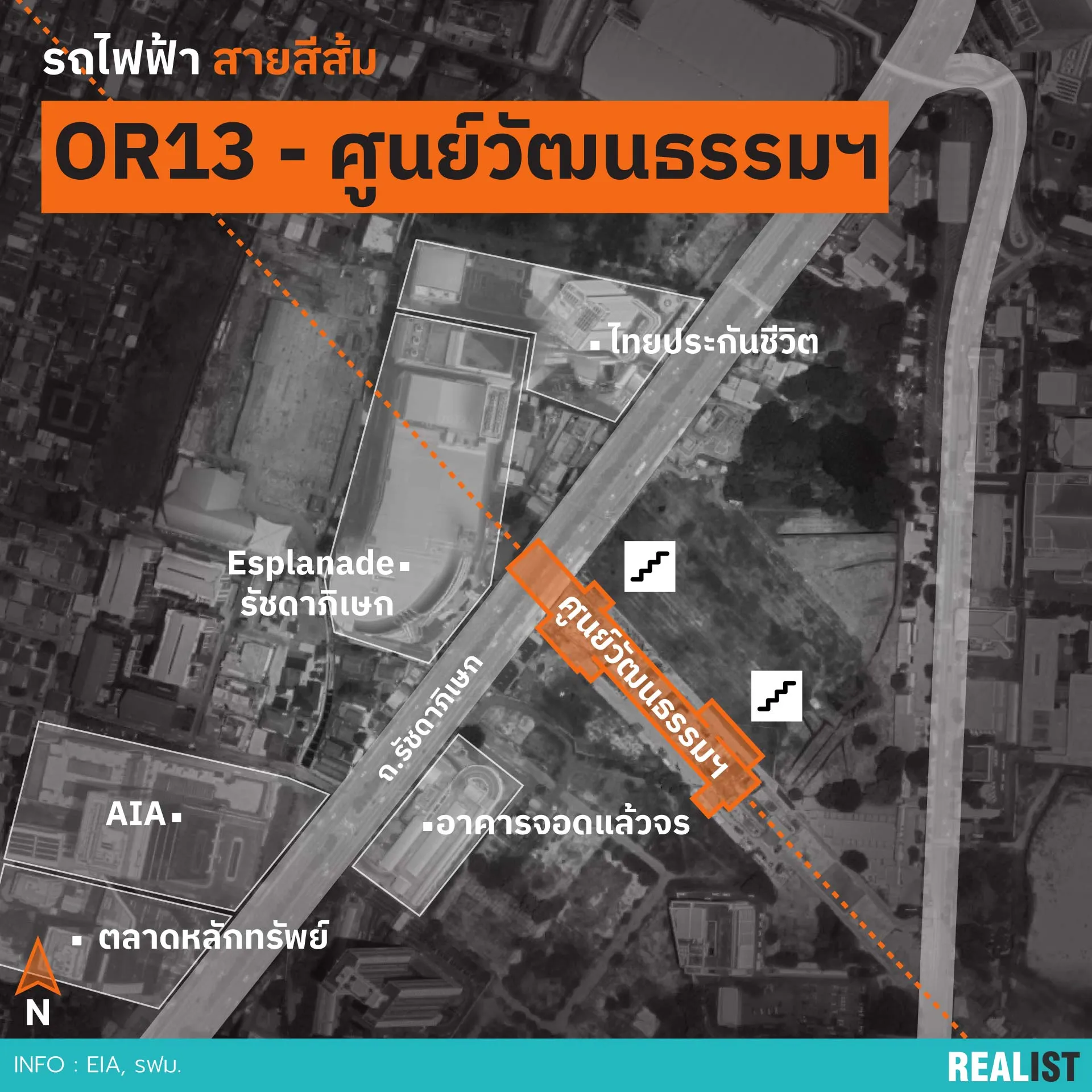

OR13 - ศูนย์วัฒนธรรมฯ
OR13 - ศูนย์วัฒนธรรมแห่งประเทศไทย
ตั้งอยู่ใกล้ถนนรัชดาภิเษก บริเวณด้านหน้าห้างเอสพลานาด รัชดาภิเษก เชื่อมต่อรถไฟฟ้าสายสีน้ำเงิน
ทางขึ้นลง 2 ทาง อยู่ภายในศูนย์วัฒนธรรมแห่งประเทศไทย

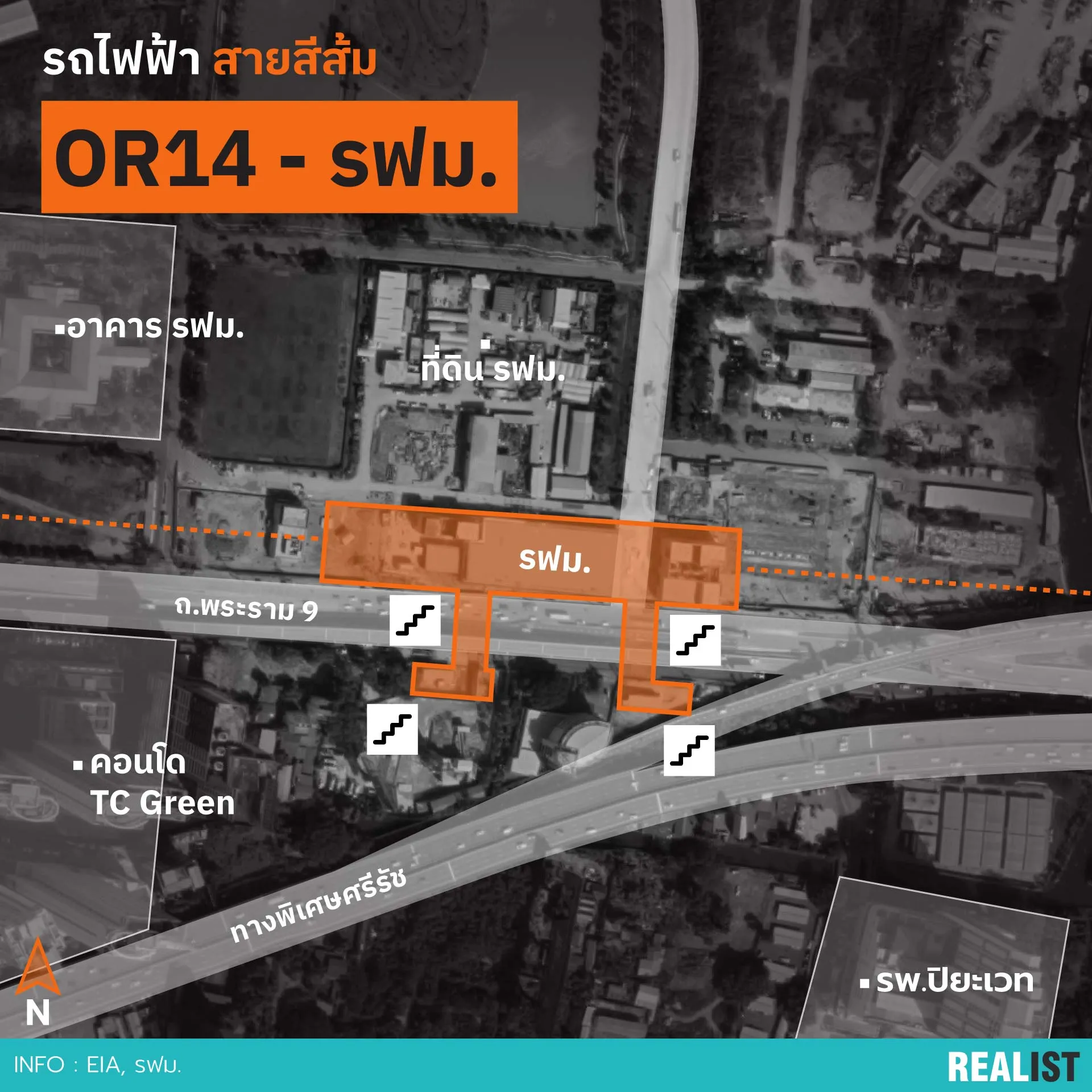

OR14 - รฟม.
OR14 - รฟม.
ตั้งอยู่ใกล้ถนนพระราม 9 หน้าบริเวณประตูทางเข้าด้านหน้าพื้นที่การรถไฟฟ้าขนส่งมวลชนแห่งประเทศไทย (รฟม.)
ทางขึ้นลง 4 ทาง โดย 2 ทาง อยู่ด้าน รฟม. และอีก 2 ทาง ใกล้อาคาร KSP

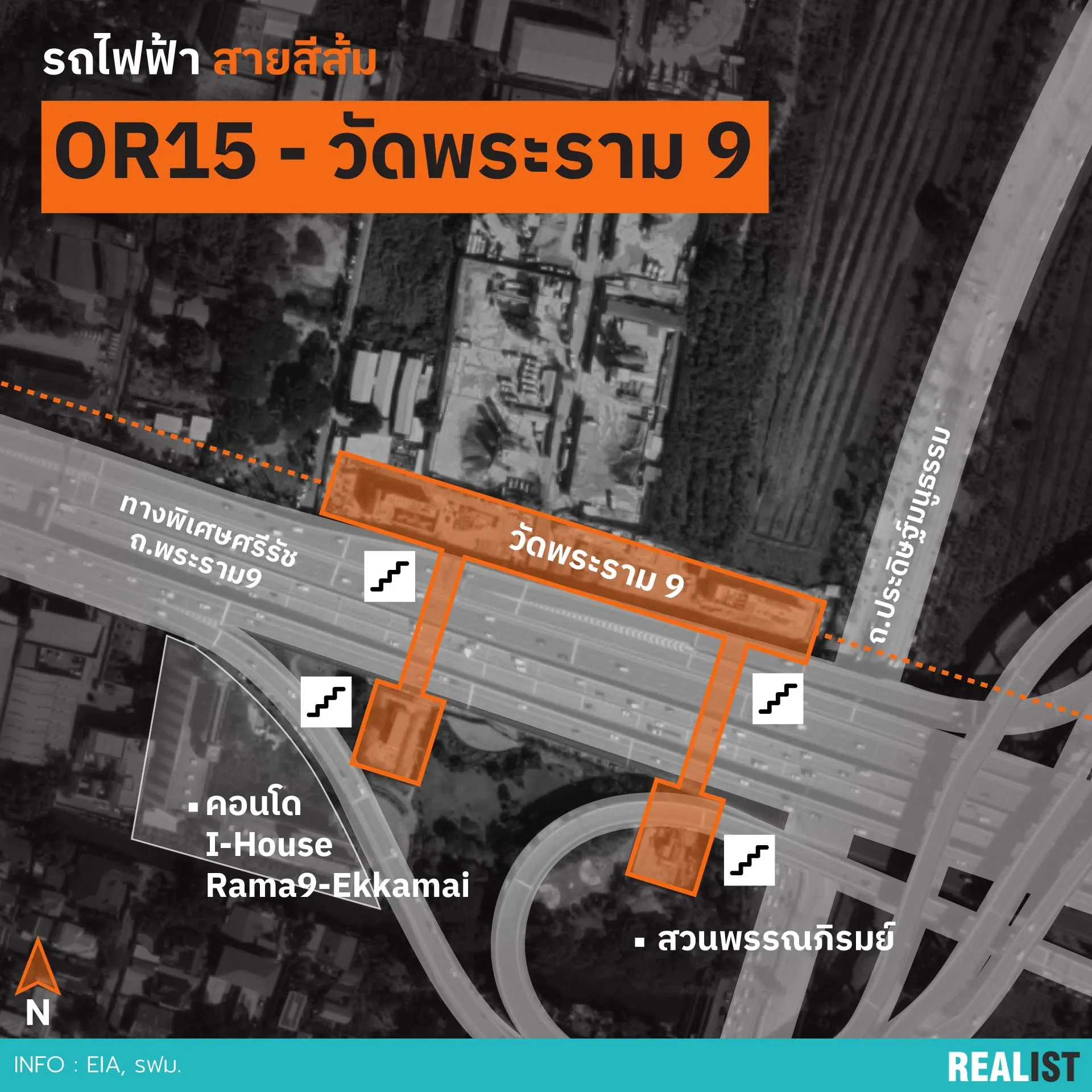

OR15 - วัดพระราม 9
OR15 - วัดพระราม 9
ตั้งอยู่ใกล้บริเวณสี่แยกถนนประดิษฐ์มนูธรรมตัดกับถนนพระราม 9 ถึงทางเข้าวัดพระราม 9
ทางขึ้นลง 4 ทาง ได้แก่ ระหว่างพระราม 9 ซอย 19 และ 21, ระหว่างพระราม 9 ซอย 21 และแยกวัดพระราม 9, สวนพรรณภิรมย์ ใกล้แยกพระราม 9 และใกล้คอนโด I-House

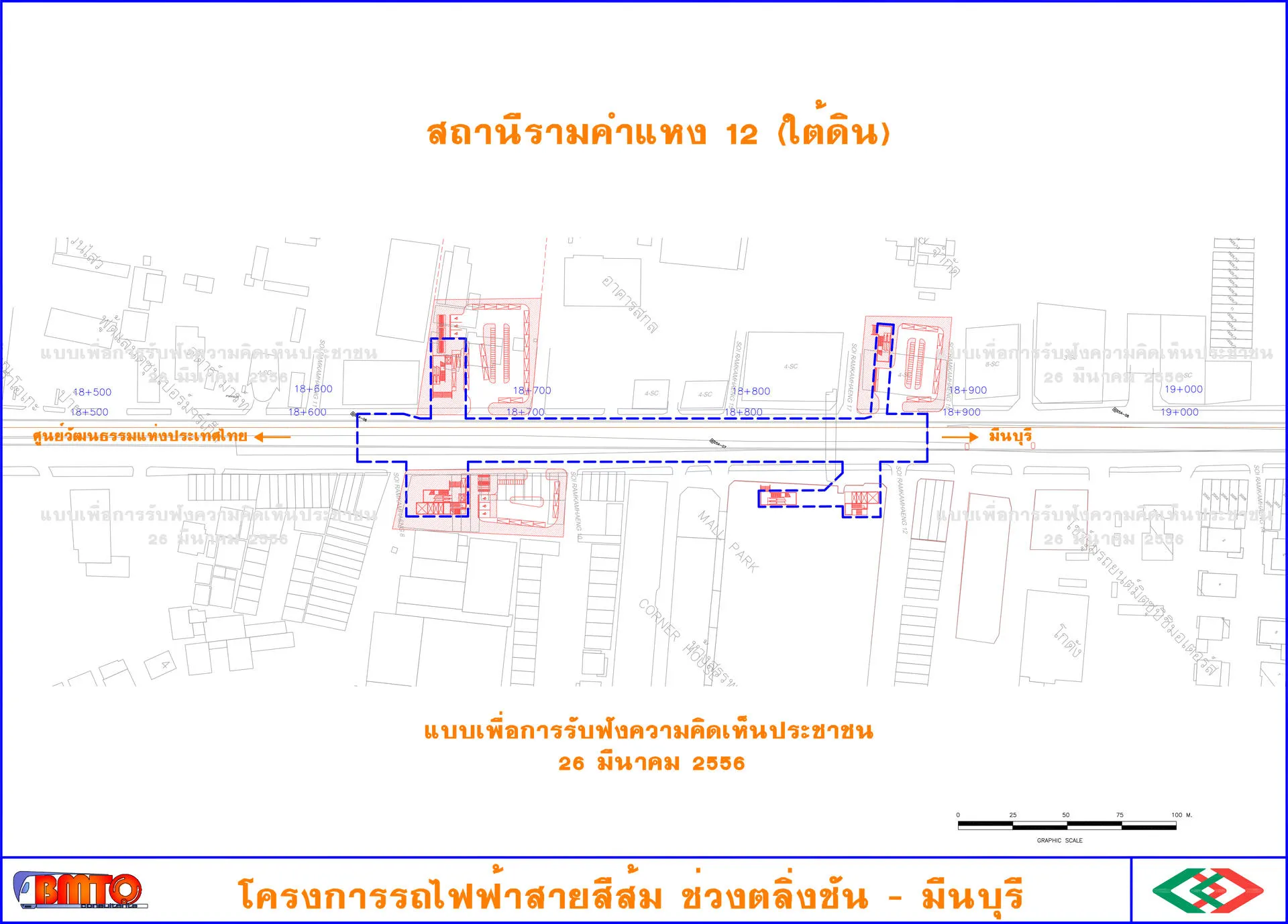

OR16 - รามคำแหง 12

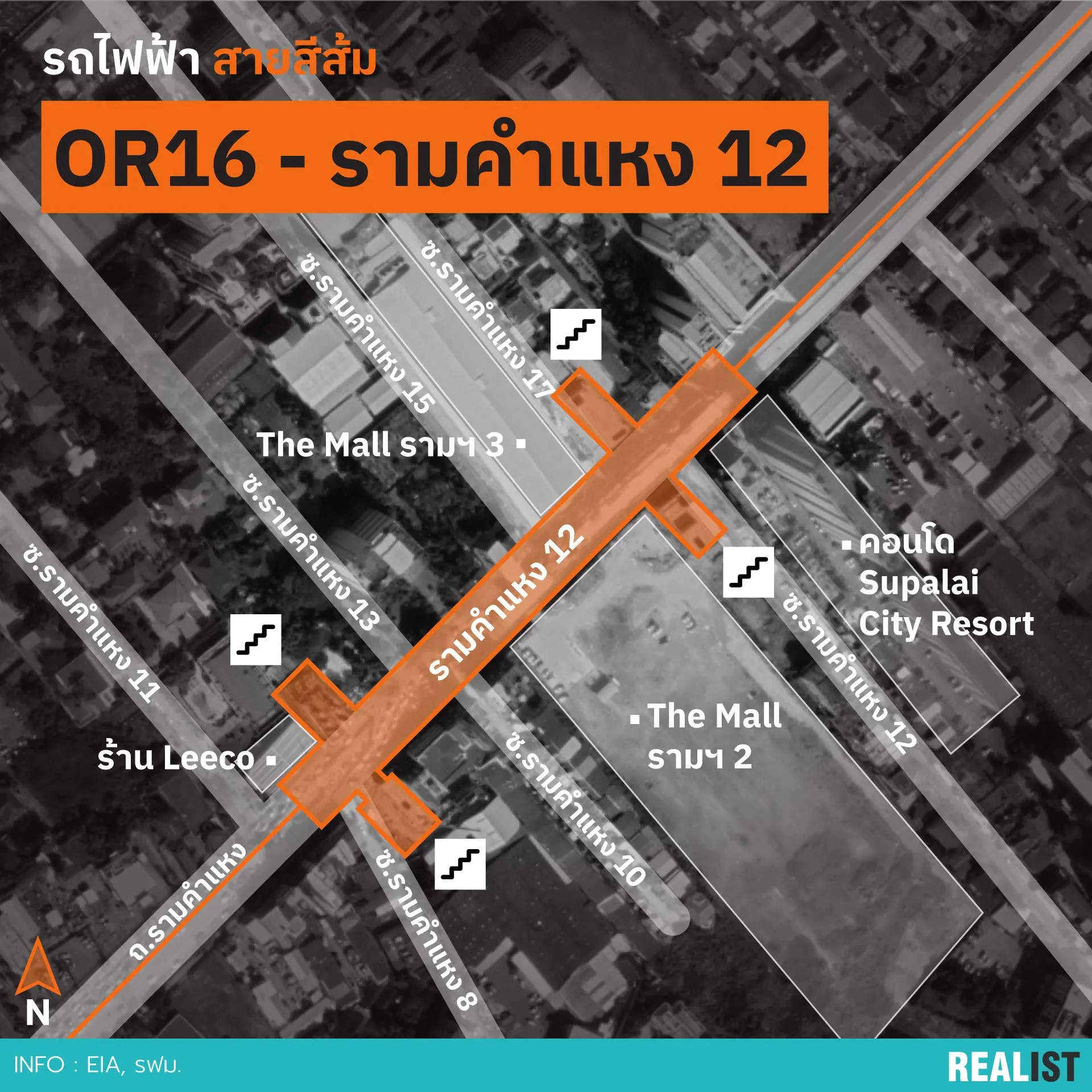

OR16 - รามคำแหง 12
ตั้งอยู่ใกล้บริเวณหน้าห้างเดอะมอลล์ รามคำแหง
ทางขึ้นลงอยู่ทั้ง 4 ด้านของสถานี ฝั่งซอยเลขคี่ ทางขึ้นลงจะอยู่บริเวณหน้า ซ.รามคำแหง 13 และ 17 ส่วนฝั่งเลขคู่จะอยู่บริเวณ ซ.รามคำแหง 8 และ 12

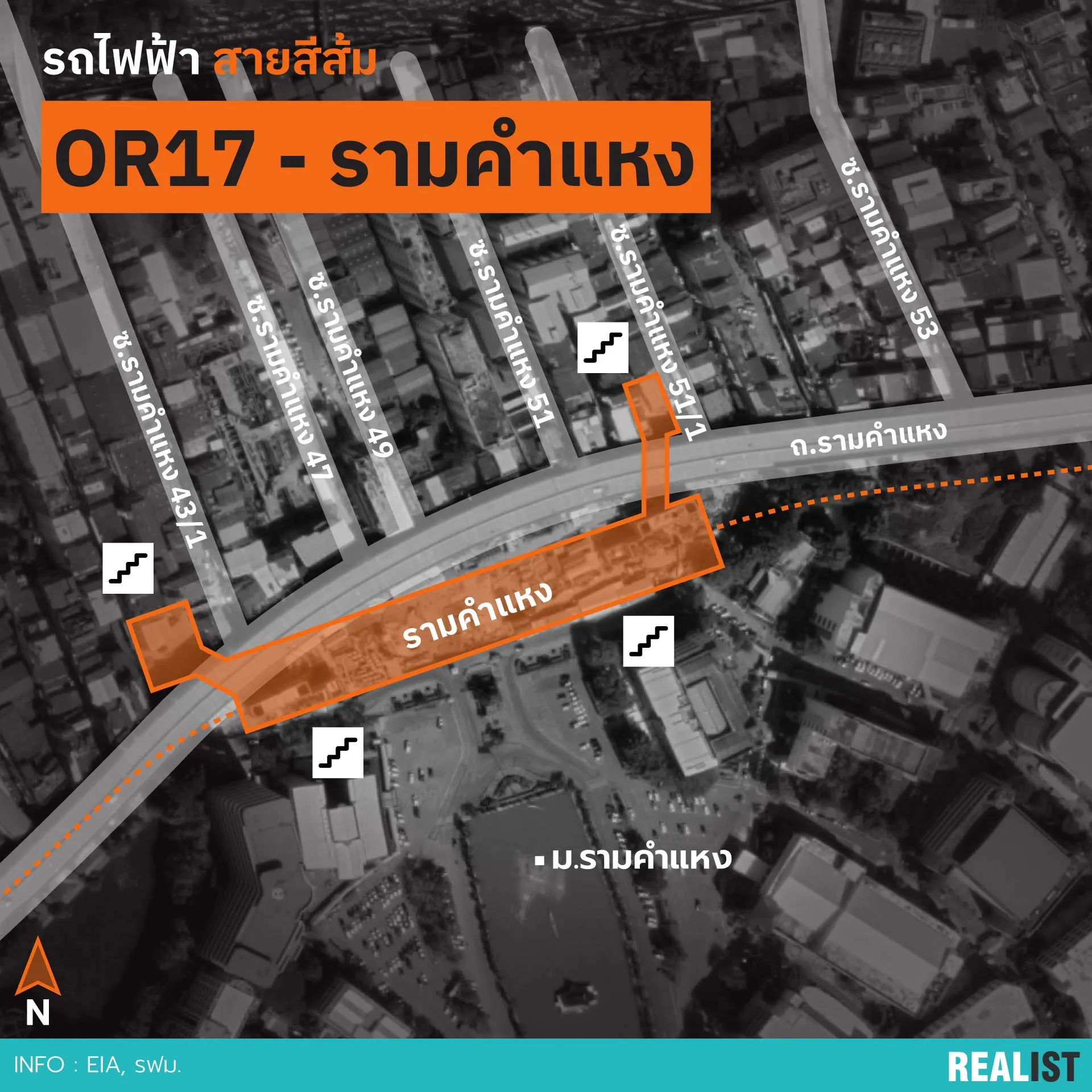

OR17 - รามคำแหง
OR17 - รามคำแหง
ตั้งอยู่ใต้พื้นที่ลานด้านหน้ามหาวิทยาลัยรามคำแหง บริเวณประตูใหญ่ของมหาวิทยาลัย
ทางขึ้นลงอยู่ทั้ง 4 ด้านของสถานี ฝั่งซอยเลขคี่ ทางขึ้นลงจะอยู่บริเวณหน้า ซ.รามคำแหง 51/1 และ 51/2 และตั้งอยู่ระหว่าง ซ.รามคำแหง 43 และ 43/1 ส่วนฝั่งเลขคู่จะอยู่บริเวณหน้ามหาวิทยาลัยรามคำแหง

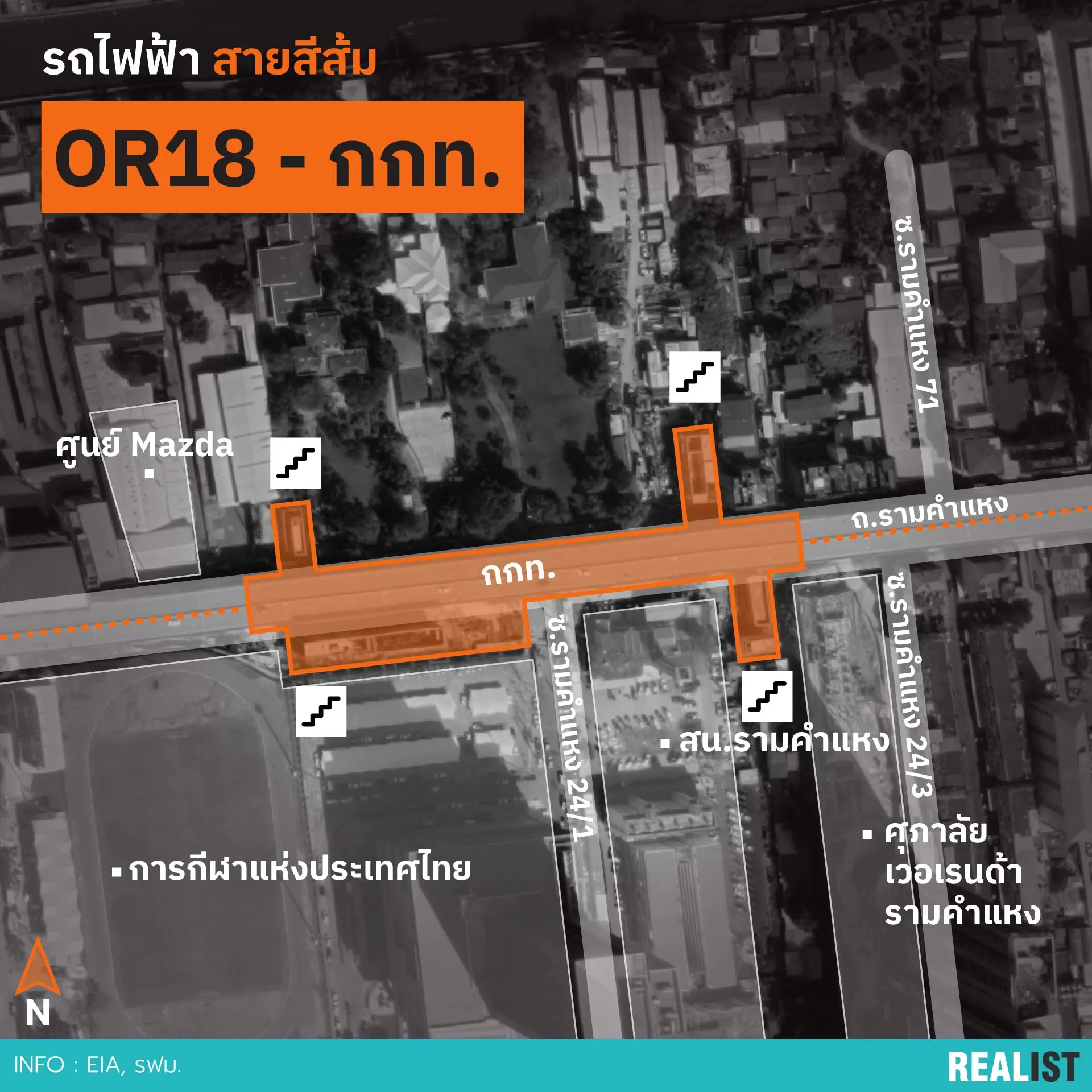

OR18 - กกท.
OR18 - กกท.
ตั้งอยู่ใกล้ถนนรามคำแหง หน้าสนามกีฬาหัวหมาก
ทางขึ้นลงอยู่ทั้ง 4 ด้านของสถานี ฝั่งซอยเลขคี่ ทางขึ้นลงจะอยู่บริเวณหน้า ซ.รามคำแหง 69 และ 69/1 ส่วนฝั่งเลขคู่จะอยู่บริเวณหน้า กกท. และใกล้ สน.รามคำแหง

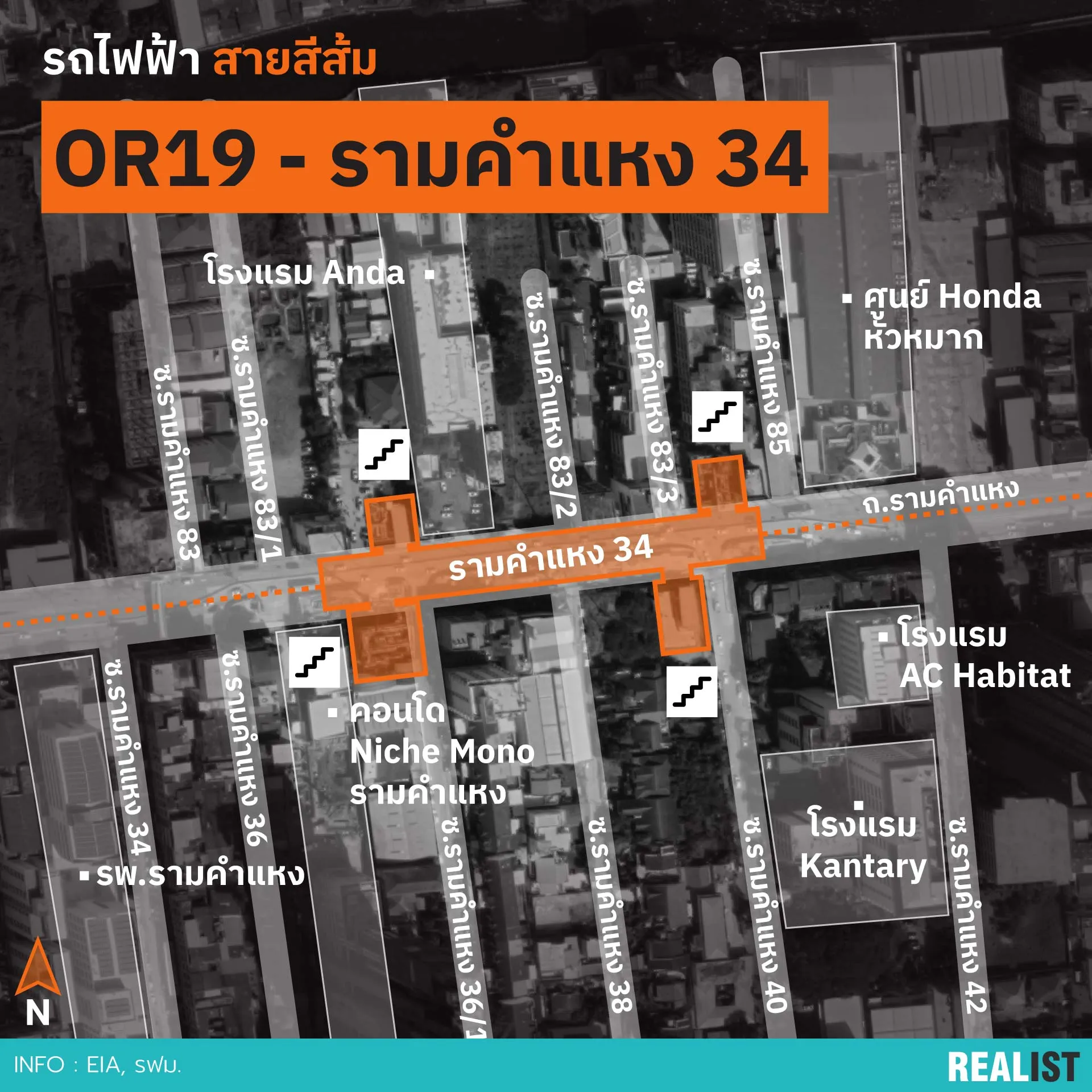

OR19 - รามคำแหง 34
OR19 - รามคำแหง 34
ตั้งอยู่ระหว่างซ.รามคำแหง 36 ถึง 40
ทางขึ้นลงอยู่ทั้ง 4 ด้านของสถานี ฝั่งซอยเลขคี่ ทางขึ้นลงจะอยู่บริเวณหน้า โรงแรมอเล็กซานเดอร์ และ ซ.รามคำแหง 83 ส่วนฝั่งเลขคู่จะอยู่บริเวณหน้า ซ.รามคำแหง 36/1 และ 40

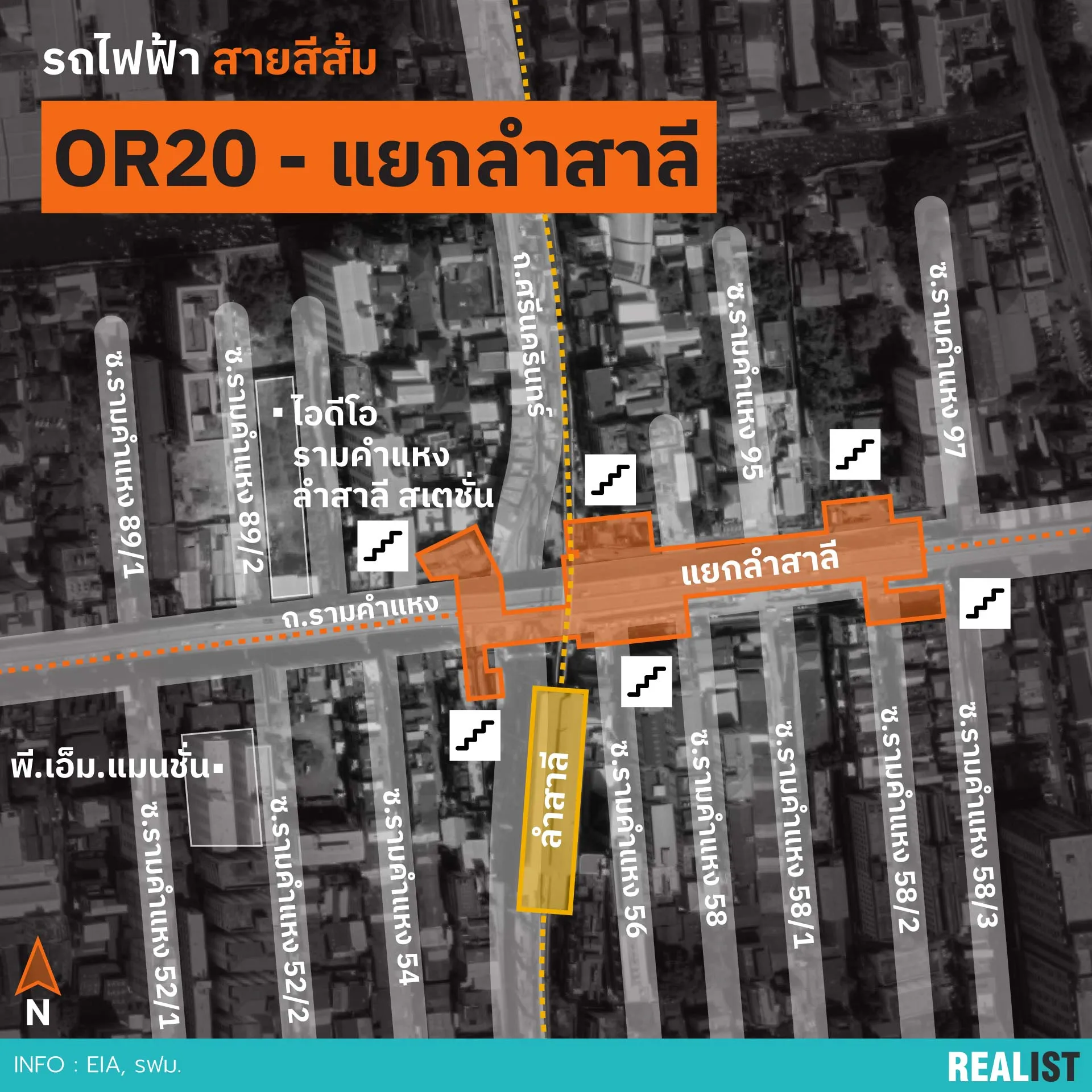

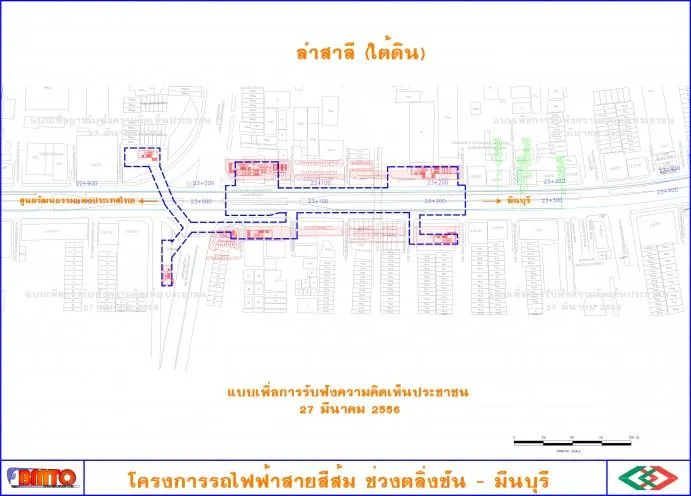

OR20 - แยกลำสาลี
OR20 - แยกลำสาลี
ตั้งอยู่ใกล้สี่แยก ซ.รามคำแหง 58/3
ทางขึ้นลงมี 6 ทาง ฝั่งซอยเลขคี่ ทางขึ้นลงจะอยู่บริเวณข้างคลองโต๊ะยอ ช่วง ซ.รามคำแหง 97 และอยู่ซ.รามคำแหง 91/1 และ 93 ส่วนฝั่งเลขคู่จะอยู่บริเวณหน้า ซ.รามคำแหง 58/2 และ 58/3 ซ.รามคำแหง 56-58 และตรงถ.ศรีนครินทร์ ใกล้ ซ.รามคำแหง 54

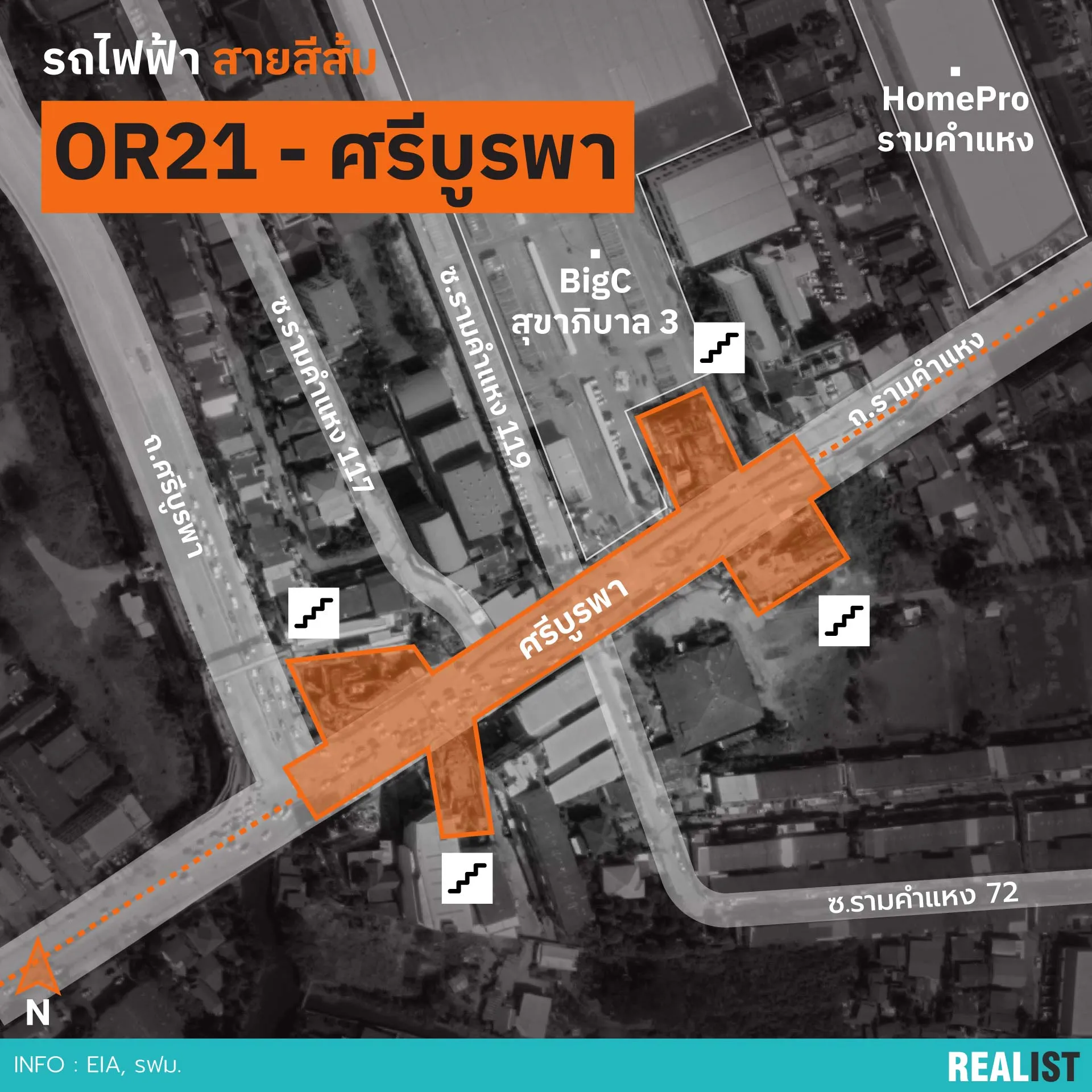

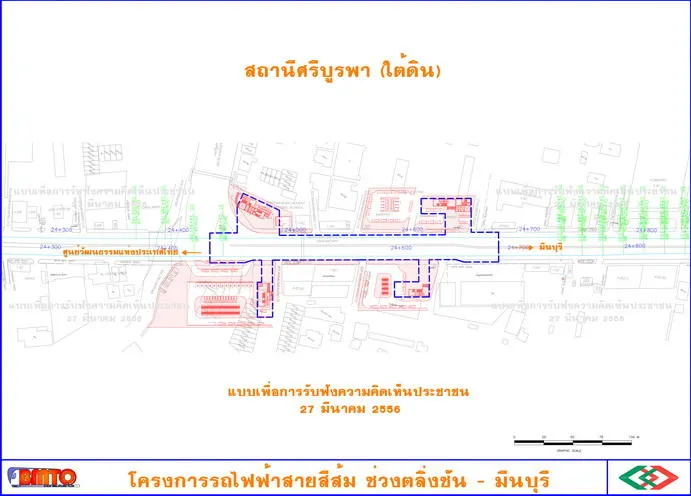

OR21 - ศรีบูรพา
OR21 - ศรีบูรพา
ตั้งอยู่ใกล้สามแยก หน้าโชว์รูม Isuzu
ทางขึ้นลงมี 4 ด้านของสถานี ฝั่งซอยเลขคี่ ทางขึ้นลงจะอยู่บริเวณทางเข้า-ออก Big C และ ใกล้แยกบ้านม้า รามคำแหงฝั่งขาออก ส่วนฝั่งเลขคู่จะอยู่ตรงข้าม Big C และ บริเวณ ซ.รามคำแหง 70

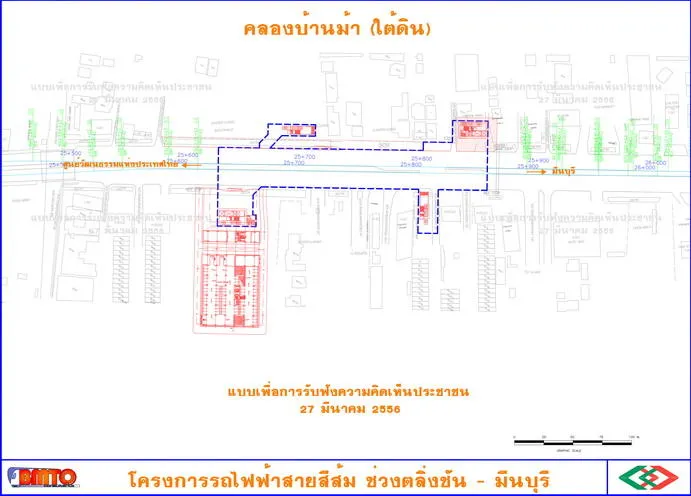

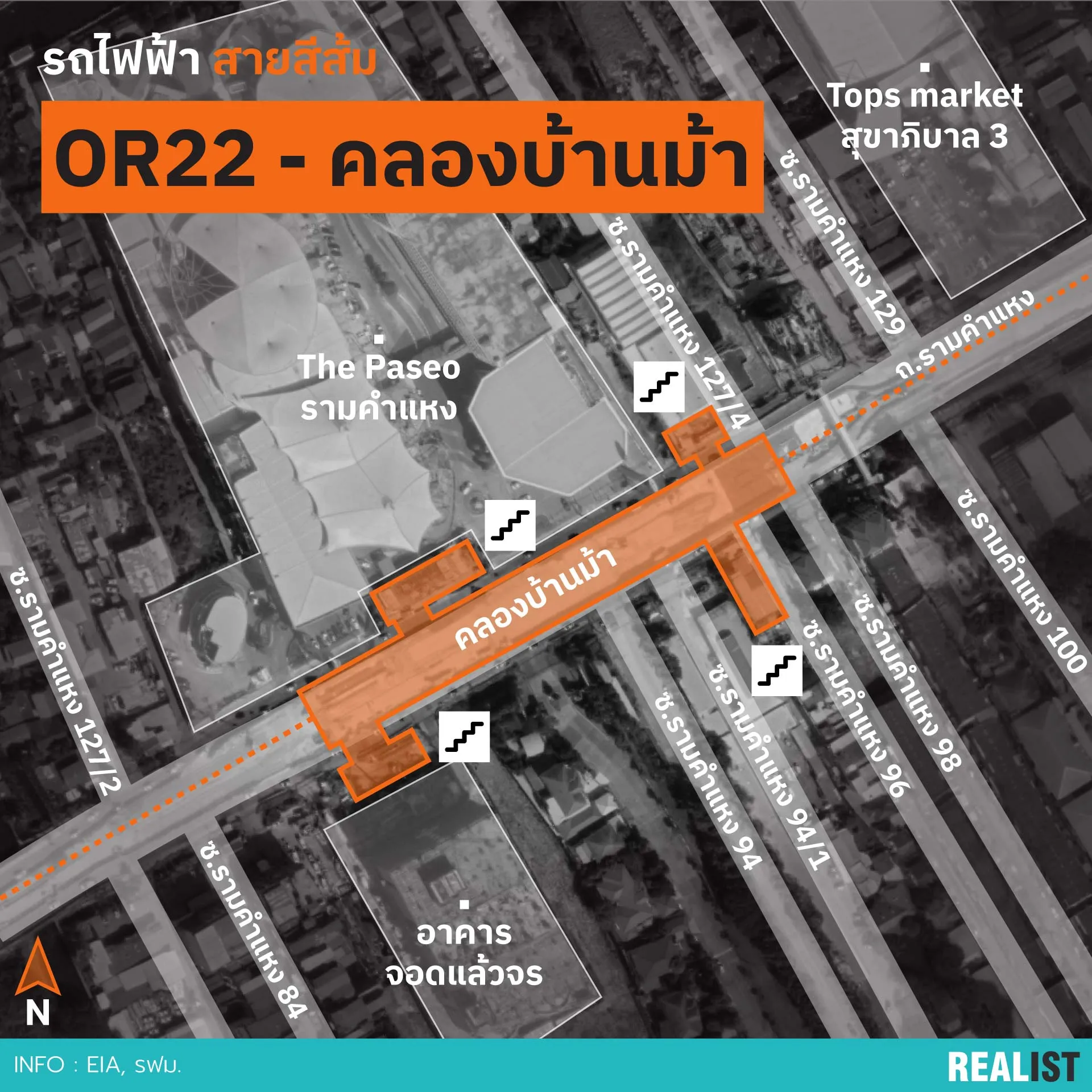

OR22 - คลองบ้านม้า
OR22 - คลองบ้านม้า
ตั้งอยู่บริเวณ ซ.รามคำแหง 90 - 100 หรือหน้าหมู่บ้าน เดอะพาซิโอ ทาวน์ รามคำแหง
ทางขึ้นลงมี 4 ด้านของสถานี ฝั่งซอยเลขคี่ ทางขึ้นลงจะอยู่บริเวณ ซ.รามคำแหง 127/4 และใกล้ลานจอดรถของ เดอะพาซิโอ ทาวน์ รามคำแหง ส่วนฝั่งเลขคู่จะอยู่หน้า ซ.รามคำแหง 90-92 และ 96

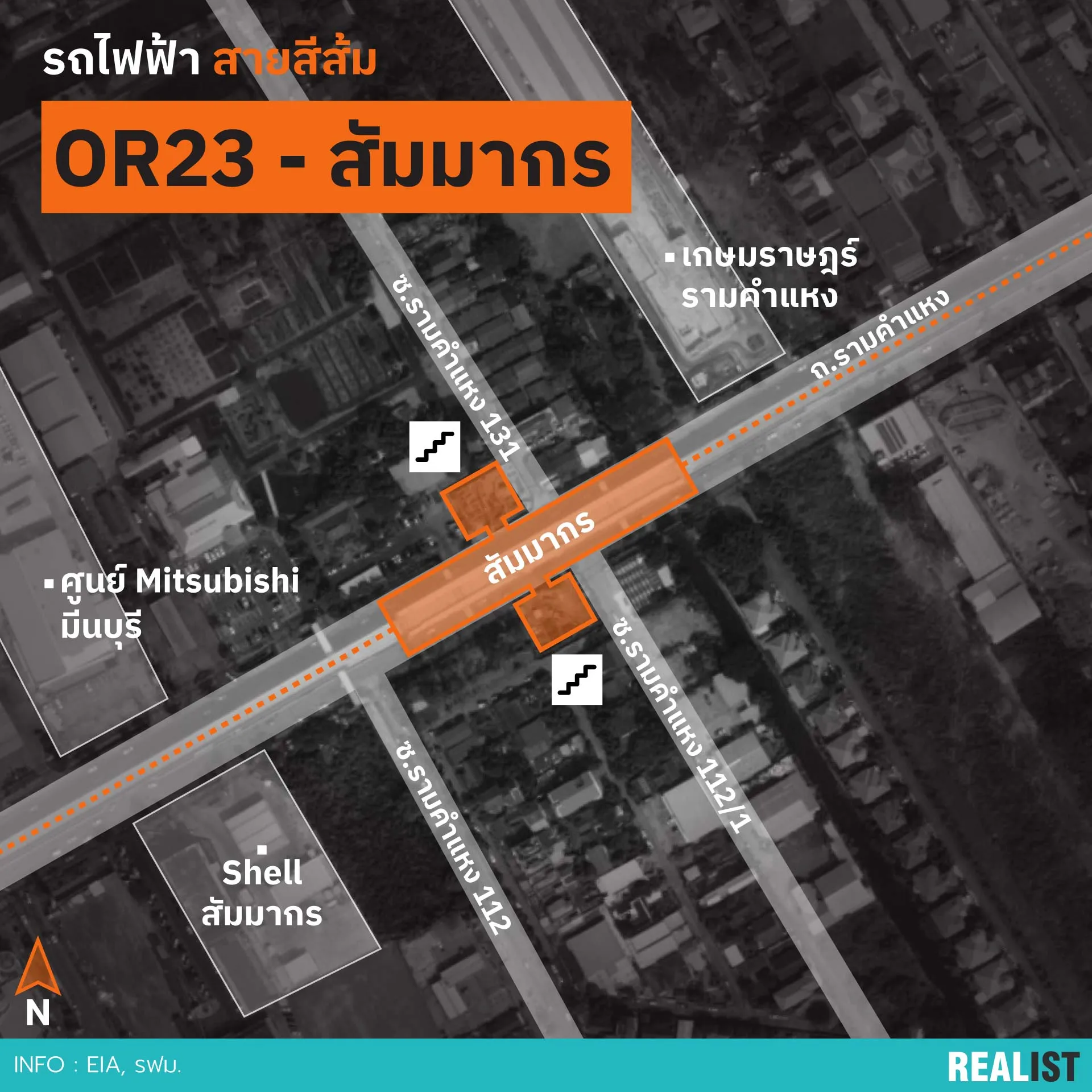

OR23 - สัมมากร
OR23 - สัมมากร
ตั้งอยู่บริเวณ ซ.รามคำแหง 112 ถึงคลองสะพานสูง หรือหน้าหมู่บ้านสัมมากร
ทางขึ้นลงมี 2 ด้านของสถานี ฝั่งซอยเลขคี่ ทางขึ้นลงจะอยู่บริเวณ ซ.รามคำแหง 131 ส่วนฝั่งเลขคู่จะอยู่หน้า ซ.รามคำแหง 112/1

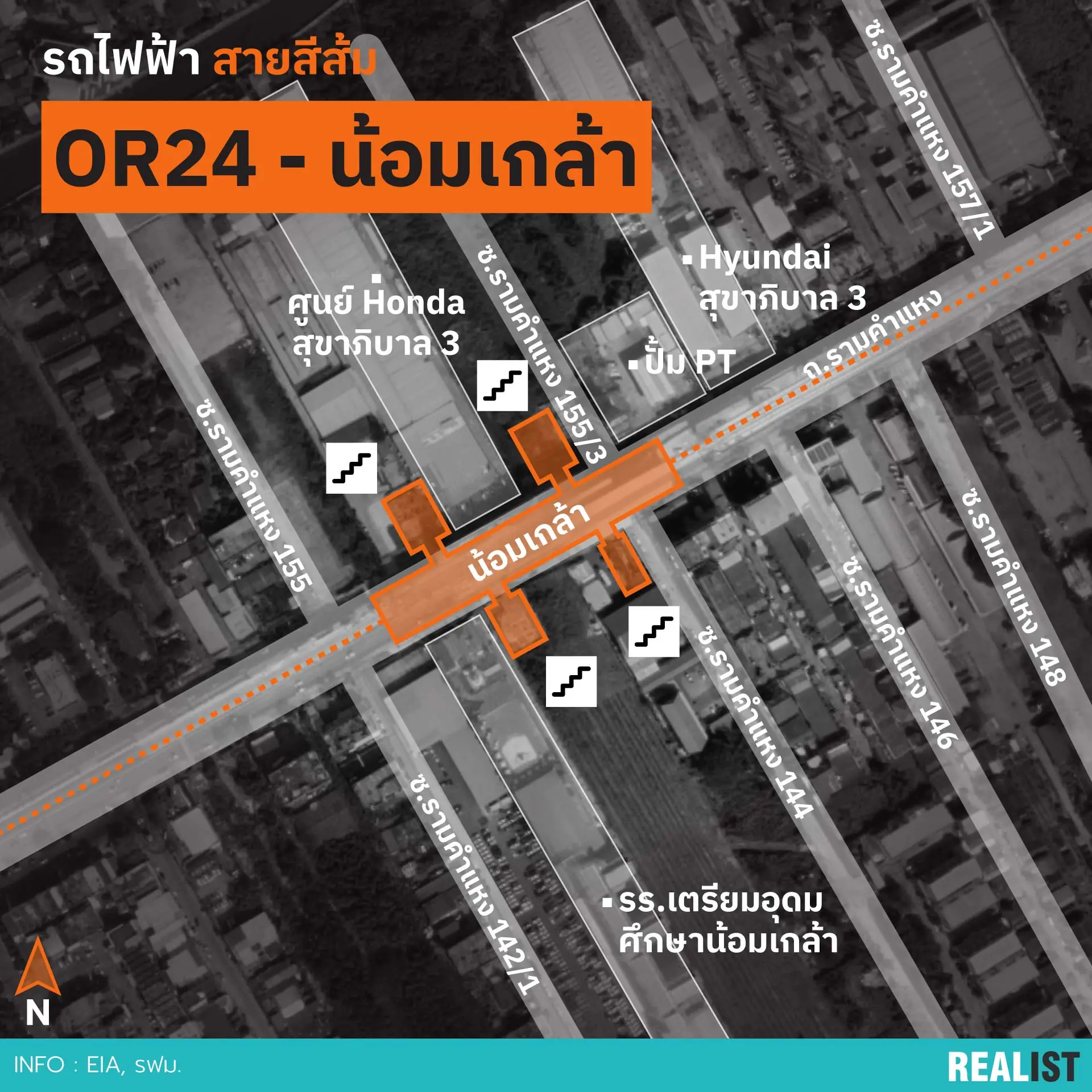

OR24 - น้อมเกล้า
OR24 - น้อมเกล้า
ตั้งอยู่บน ถ.รามคำแหง หน้า รร.เตรียมอุดมศึกษานอมเกล้า ถึง ซ.รามคำแหง 144
ทางขึ้นลงมี 4 ด้านของสถานี ฝั่งซอยเลขคี่ อยู่ติดศูนย์บริการ Honda และ ซ.รามคำแหง 155/3 ส่วนฝั่งเลขคู่จะอยู่หน้า ซ.รามคำแหง 144 และติดกับ รร.เตรียมอุดมศึกษานอมเกล้า

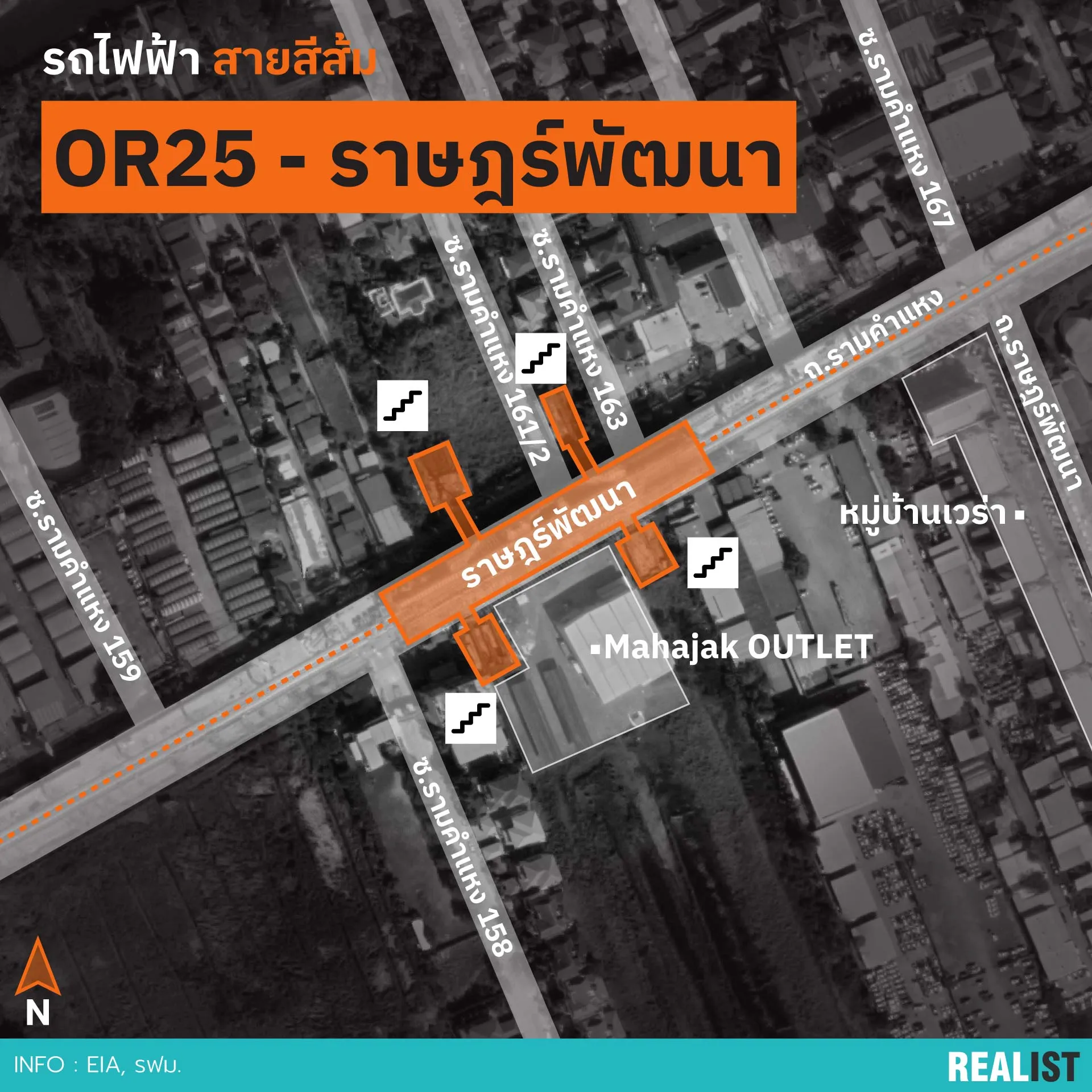

OR25 - ราษฎร์พัฒนา
OR25 - ราษฎร์พัฒนา
ตั้งอยู่บน ถ.รามคำแหง บริเวณแยกถนนราษฎร์พัฒนา
ทางขึ้นลงมี 4 ด้านของสถานี ฝั่งซอยเลขคี่อยู่บริเวณ ซ.รามคำแหง 161/1 และ 161/2 ส่วนฝั่งเลขคู่จะอยู่หน้า ซ.รามคำแหง 158 และ 161/1

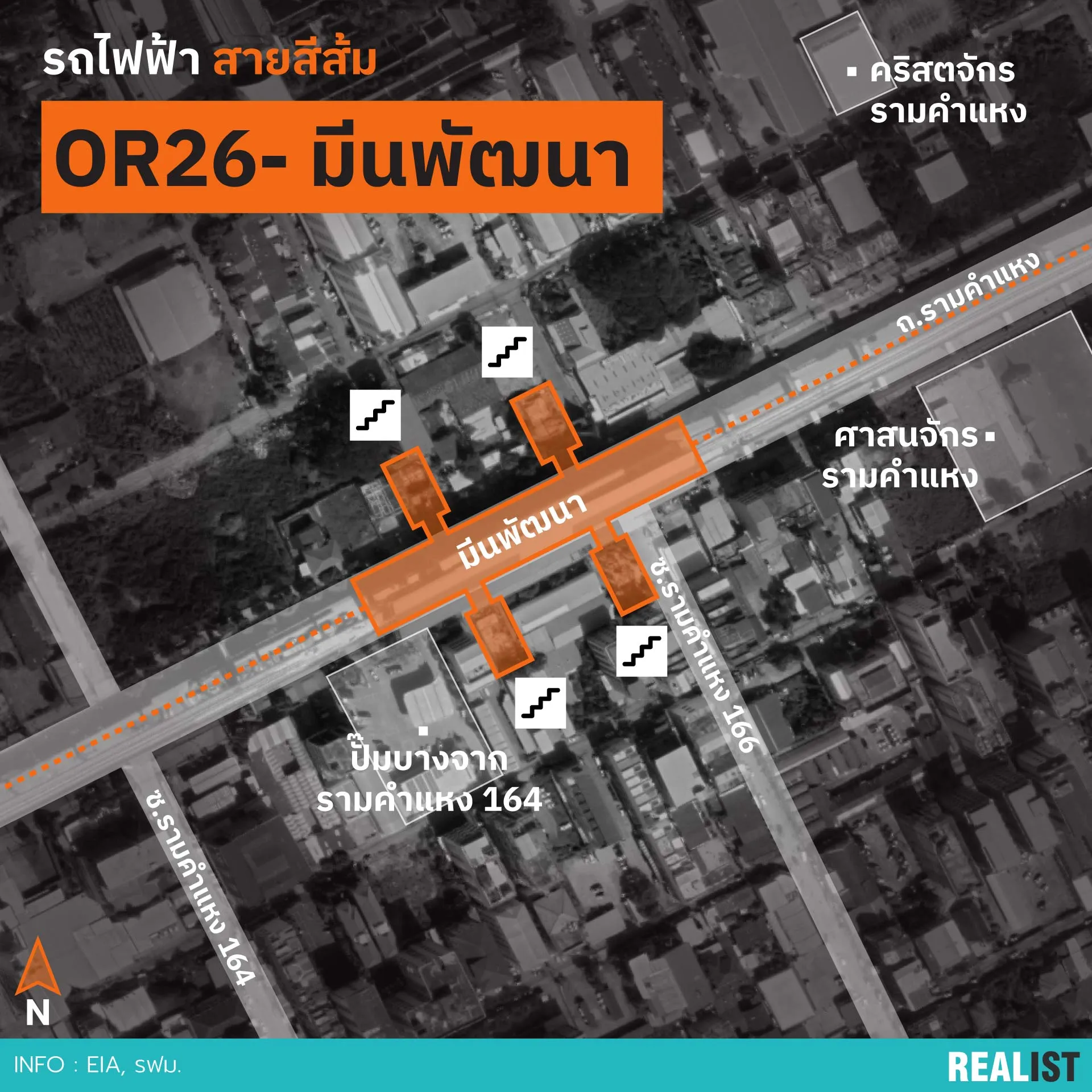

OR26 - มีนพัฒนา
OR26 - มีนพัฒนา
ตั้งอยู่บริเวณ ซ.รามคำแหง 64 หรือปั้มนำมันบางจาก ถึง ซ.รามคำแหง 66
ทางขึ้นลงมี 4 ด้านของสถานี ฝั่งซอยเลขคี่อยู่บริเวณ ซ.รามคำแหง 187 และ 185 - 187 ส่วนฝั่งเลขคู่จะอยู่หน้า ซ.รามคำแหง 166 และ บ.บันไซ จำกัด

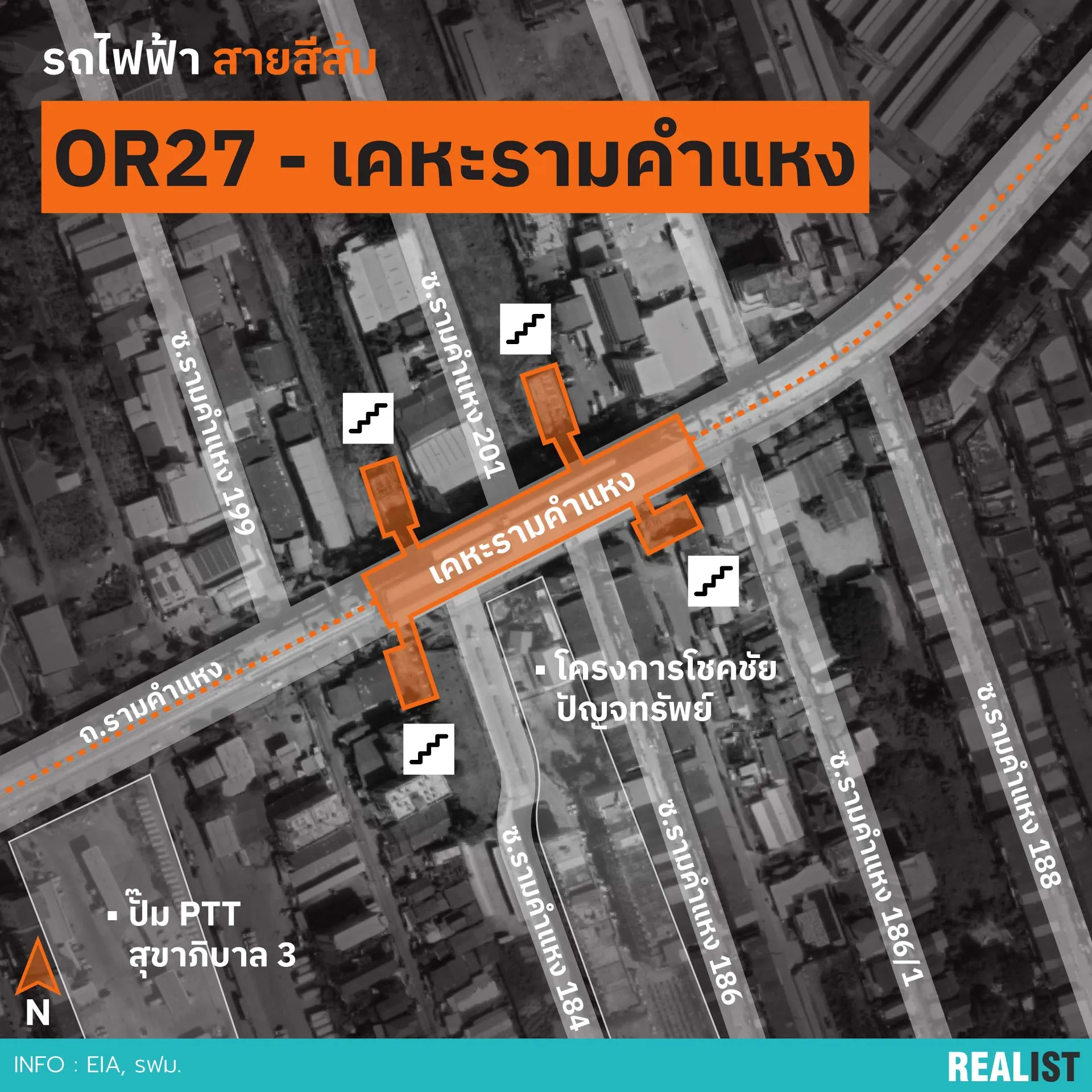

OR27 - เคหะรามคำแหง
OR27 - เคหะรามคำแหง
ตั้งอยู่บริเวณ ซ.รามคำแหง 184 - 186
ทางขึ้นลงมี 4 ด้านของสถานี ฝั่งซอยเลขคี่อยู่บริเวณ ซ.รามคำแหง 199 - 201 และ 201 - 203 ส่วนฝั่งเลขคู่จะอยู่หน้า ซ.รามคำแหง 184 และ 186

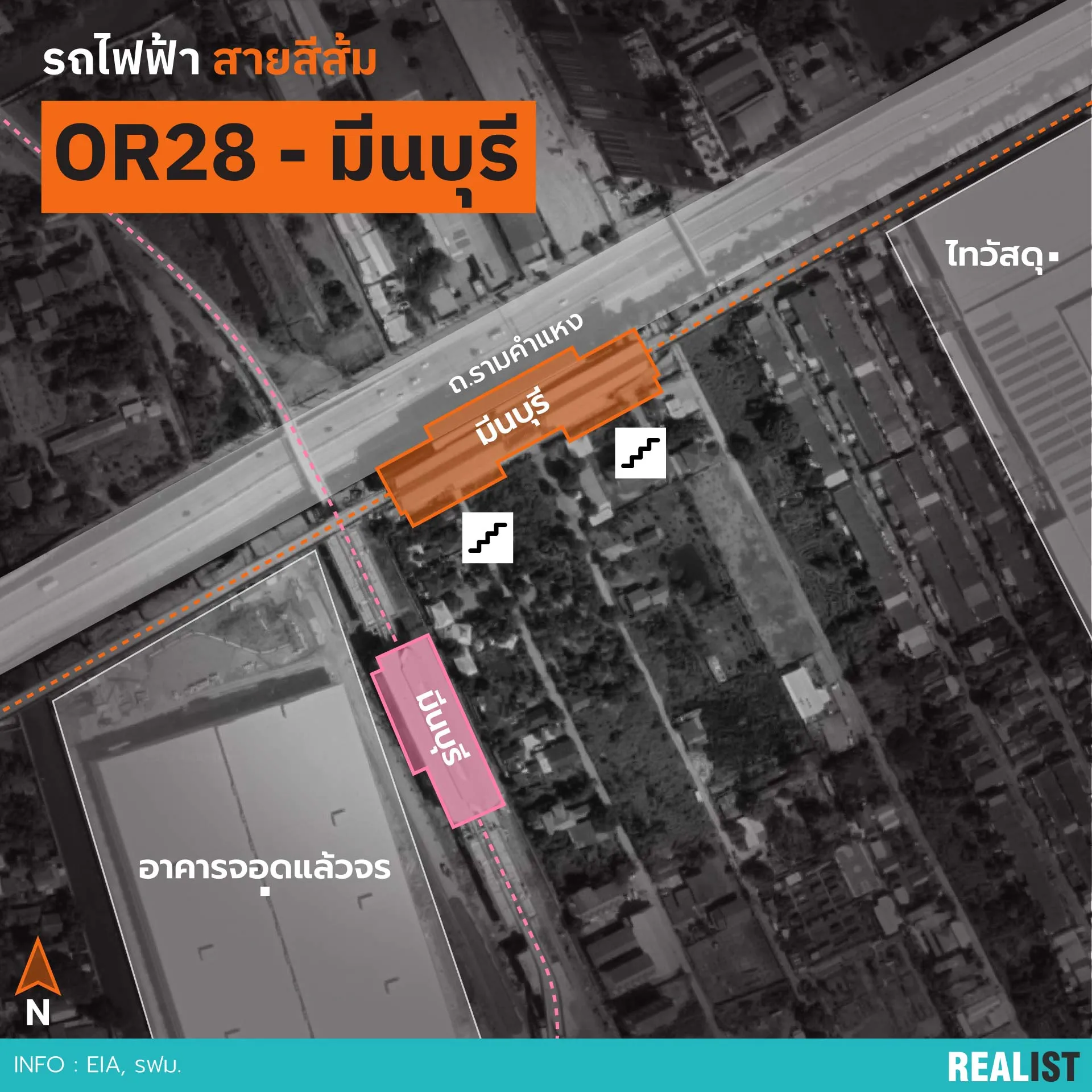

OR28 - มีนบุรี
OR28 - มีนบุรี
ตั้งอยู่บริเวณ ซ.รามคำแหง 192 ใกล้ศูนย์ซ่อมบำรุงของ รฟฟ.สายสีชมพู
ทางขึ้นลงมี 2 ทางอยู่ใต้สถานี

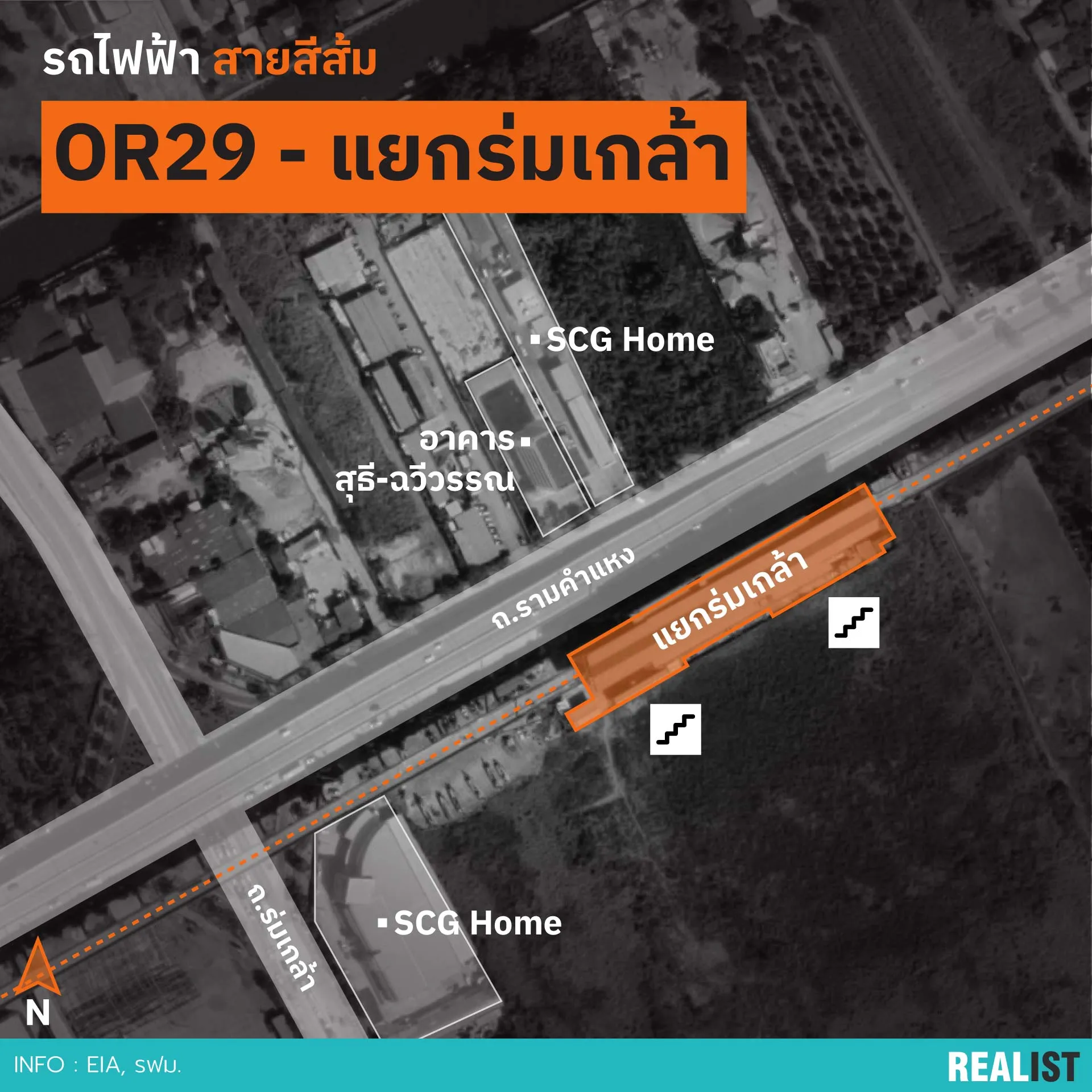

OR29 - แยกร่มเกล้า
OR29 - แยกร่มเกล้า
ตั้งอยู่บริเวณข้างสะพานข้ามสามแยกร่มเกล้า
ทางขึ้นลงมี 2 ด้านอยู่ใต้สถานี

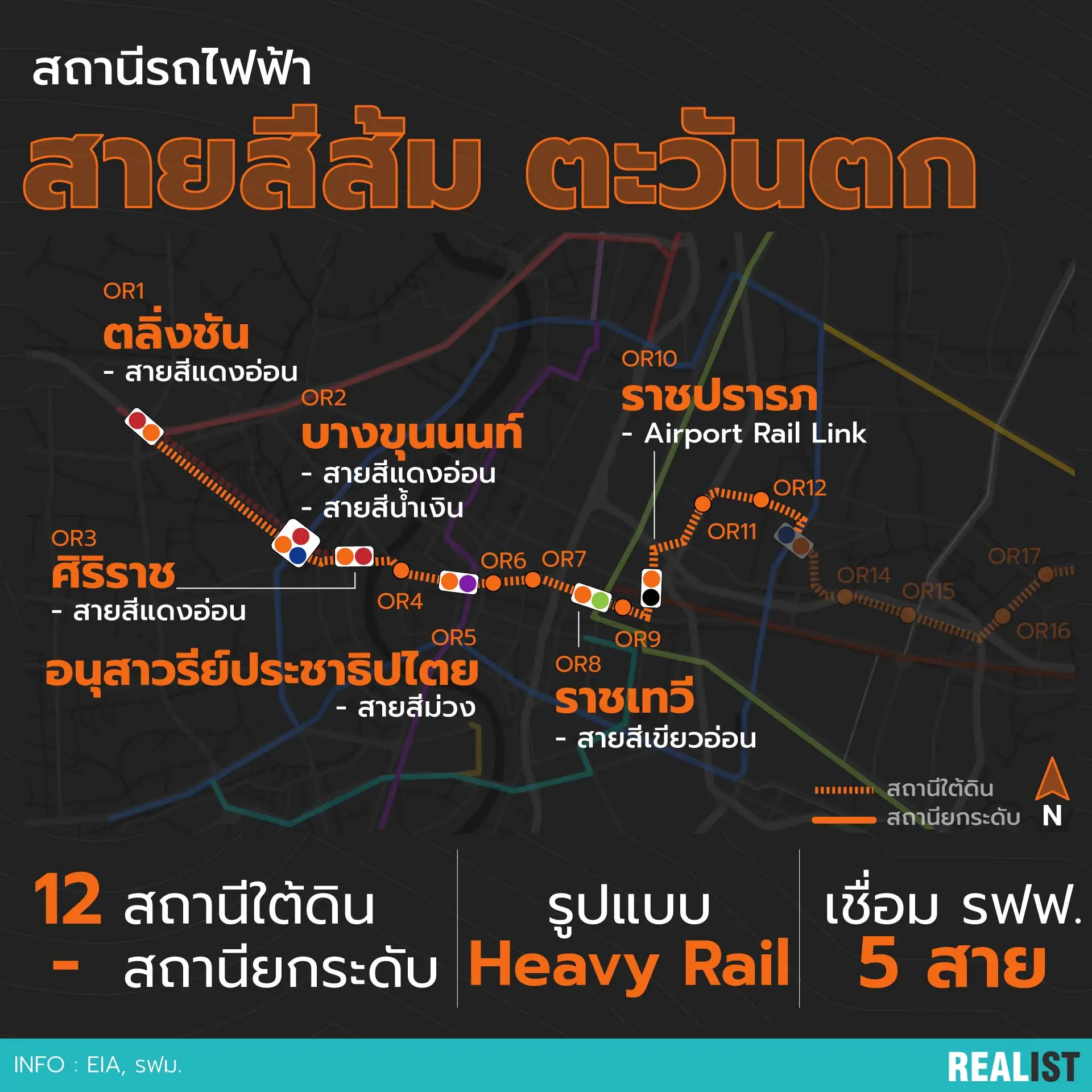

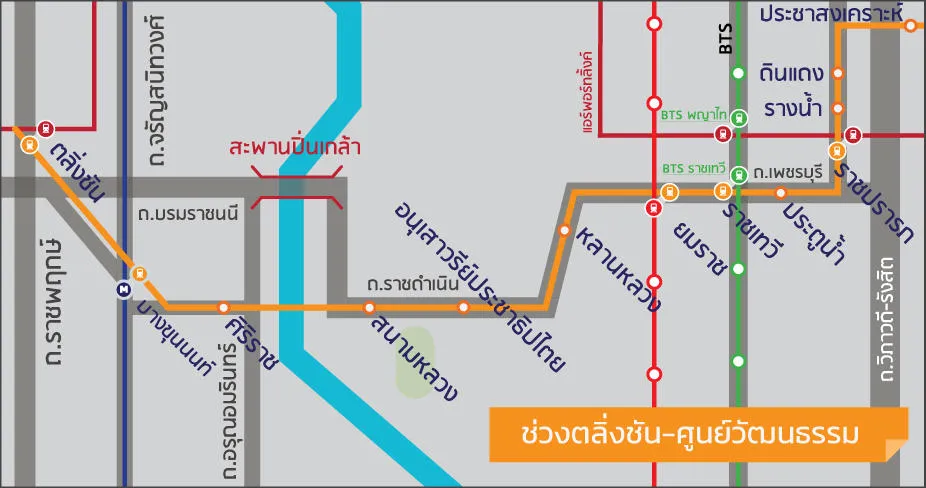

รถไฟฟ้าสายสีส้ม ช่วง "ตลิ่งชัน - ศูนย์วัฒนธรรมฯ"
OR1 - ตลิ่งชัน

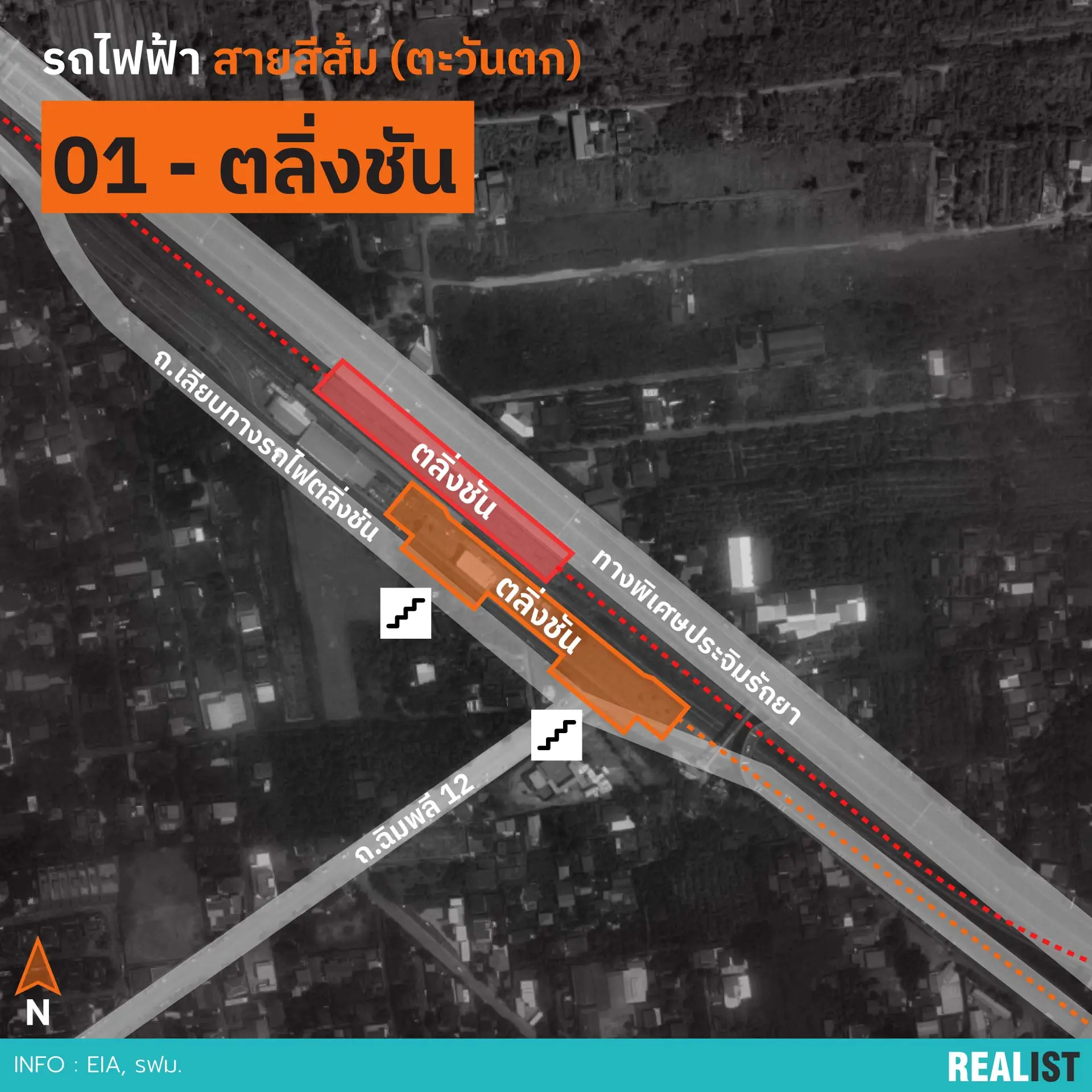

OR1 - ตลิ่งชัน
ตั้งอยู่ใต้ลานจอดรถบริเวณสถานีรถไฟตลิ่งชัน เป็นสถานี เชื่อมต่อกับโครงการรถไฟชานเมืองสายสีแแดง ช่วงกรุงเทพอภิวัฒน์ - ตลิ่งชัน และ ช่วงตลิ่งชัน - ศิริราช (สถานีตลิ่งชัน)
ทางขึ้นลง 2 จุด
- ด้านบนสถานี ริม ถ.เลียบทางรถไฟตลิ่งชัน
- ด้านบนสถานี ริม ถ.เลียบทางรถไฟตลิ่งชัน

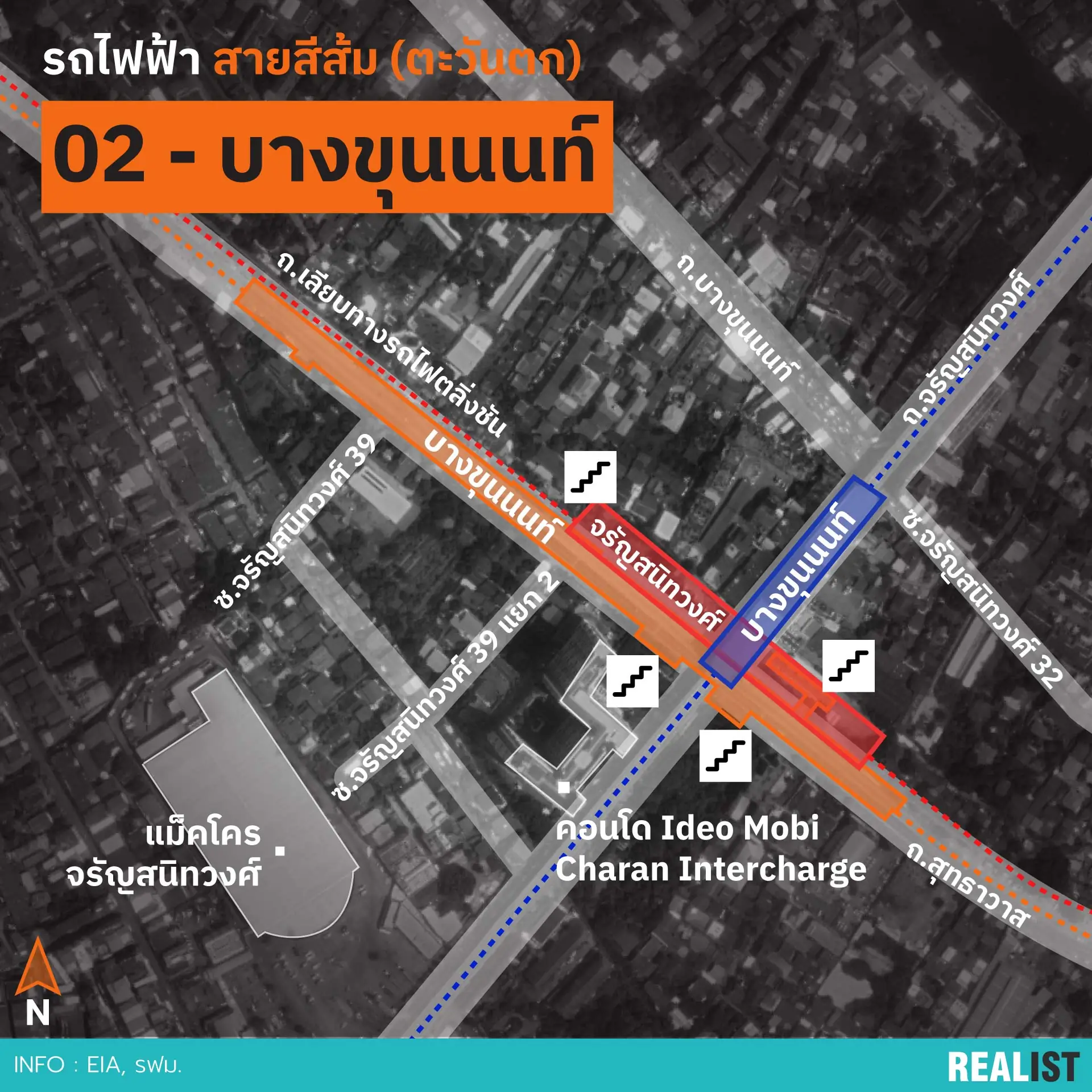

OR2 - บางขุนนนท์
OR2 - บางขุนนนท์
ตั้งอยู่ใต้ ถ.เลียบรถไฟ บริเวณตัดกับ ถ.จรัญสนิทวงศ์ เป็นสถานีเชื่อมต้อกับ รฟฟ.สายสีน้ำเงิน ช่วง บางซื่อ - ท่าพระ (สถานีบางบุขนนนท์) และ รฟฟ.สายสีแดงอ่อน สถานีจรัญสนิทวงศ์ ช่วงตลิ่งชัน - ศิริราช
ทางขึ้นลง 4 จุด
- ใกล้กับคอนโด Ideo Mobi Charan Interchange
- ทิศใต้ ริมแยกมุม ถ.จรัญสนิทวงศ์ และ ถ.วัดสุทธาวาส
- ใกล้ทางออกที่ 1 ใต้สถานี รฟฟ.สายสีน้ำเงิน
- ริม ถ.เลียบทางรถไฟตลิ่งชัน ทิศเหนือ

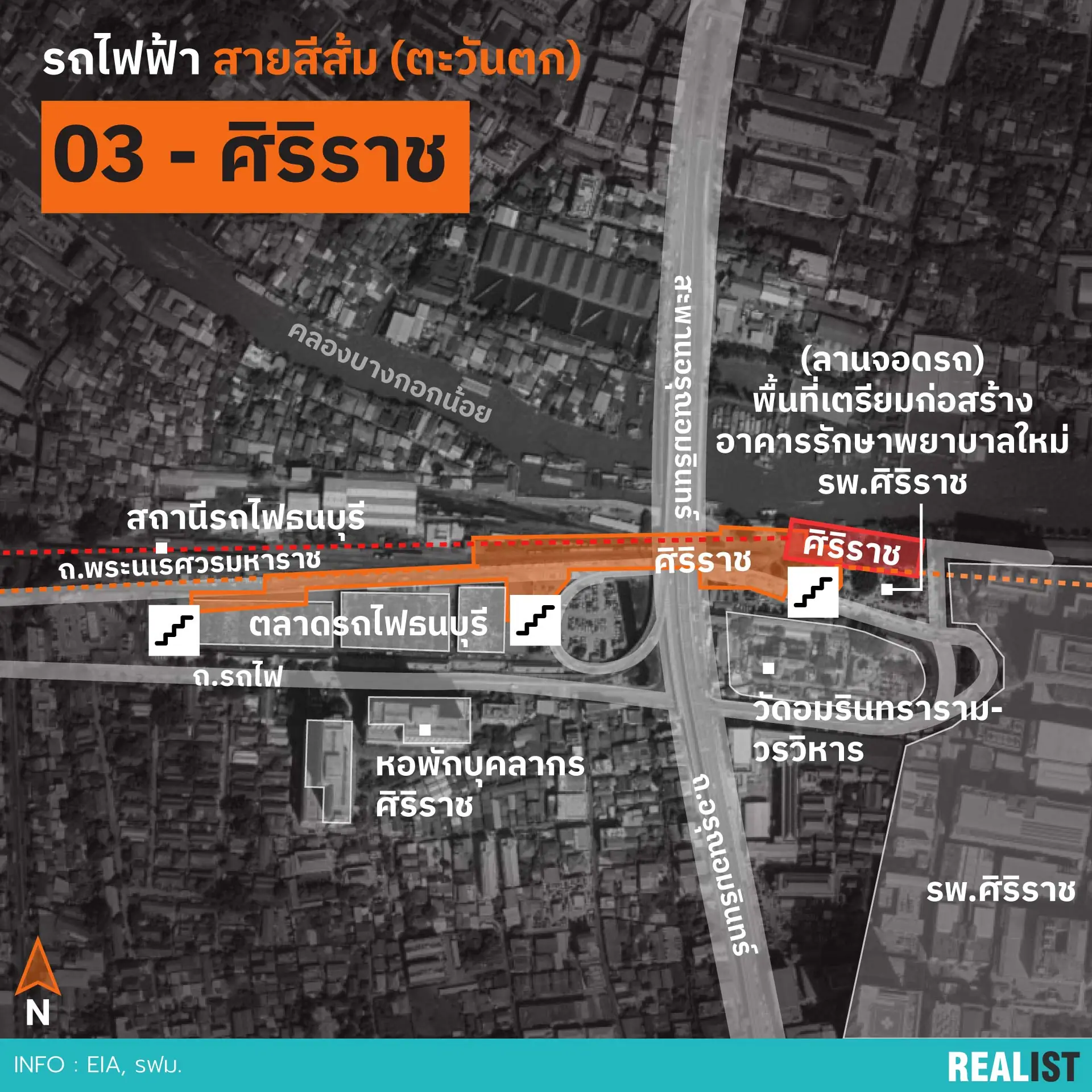

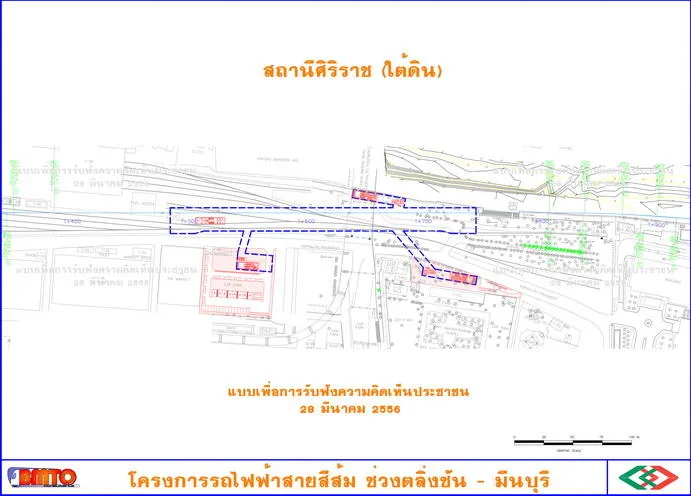

OR3 - ศิริราช
OR3 - ศิริราช
ตั้งอยู่ใต้สะพานอรุณอัมรินทร์ บริเวณรพ.ศิริราช เป็นสถานีเชื่อมต่อกับรฟฟ.สายสีแดงอ่อน ช่วงตลิ่งชัน - ศิริราช (สถานีศิริราช)
ทางขึ้นลง 3 จุด
- ข้างตลาดรถไฟธนบุรี จุดที่ 1 ใกล้สถานีรถไฟธนบุรี
- ข้างตลาดรถไฟธนบุรี จุดที่ 2 ใกล้สะพานอรุณอัมรินทร์
- ริมถนนพระนเรศวรมหาราช ตรงข้ามกับวัดอมรินทรารามวรวิหาร จะใกล้กับอาคารรักษาพยาบาลใหม่ รพ.ศิริราช

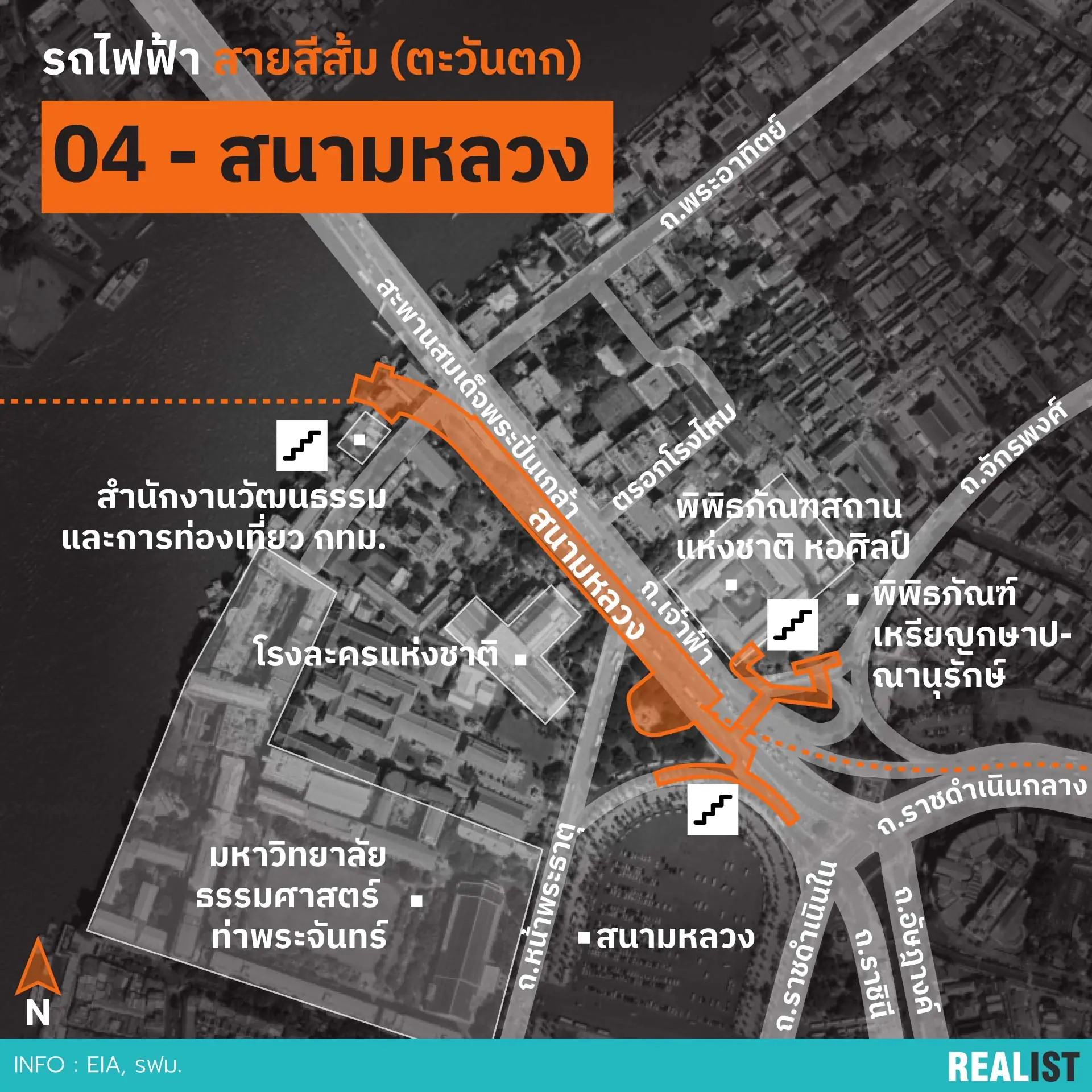

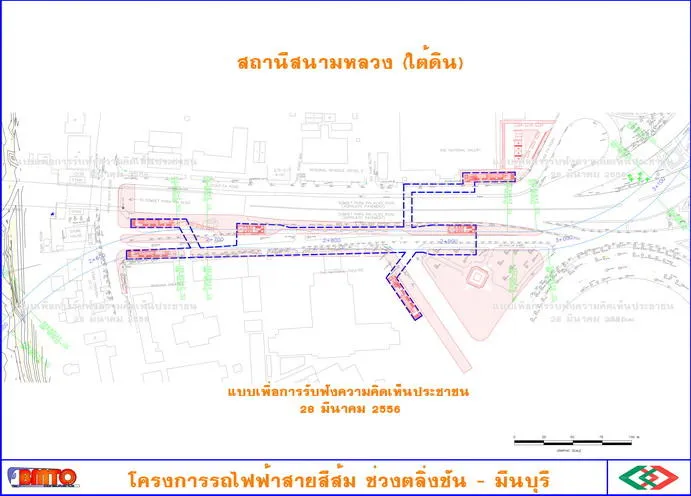

OR4 - สนามหลวง
OR4 - สนามหลวง
ตั้งอยู่ใต้ ถ.ราชินี บริเวณด้านหน้าโรงละครแห่งชาติ และสถาบันบัณฑิตนศิลป์
ทางขึ้นลง 3 จุด
- ถ.เจ้าฟ้าบริเวณระหว่างพิพิธภัณฑ์สถานแห่งชาติ หอศิลป และ พิพิธภัณฑ์เหรียญกษาปณานุรักษ์
- ถ.หน้าพระธาตุบริเวณทางเท้าริมสนามหลวง
- พื้นทีข้างสำนักงานวัฒนธรรมและการท่องเที่ยว กทม. ริมแม่น้ำเจ้าพระยา

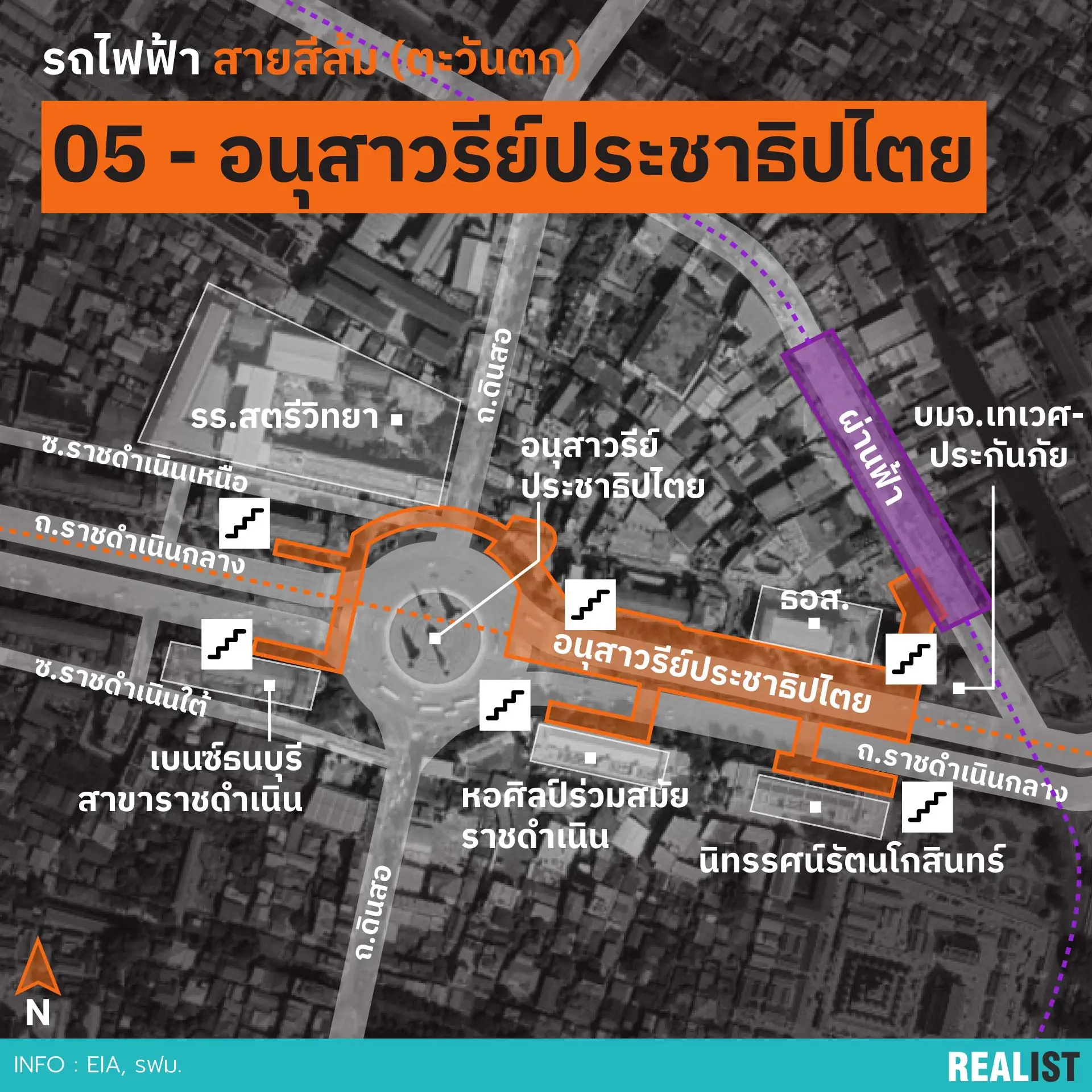

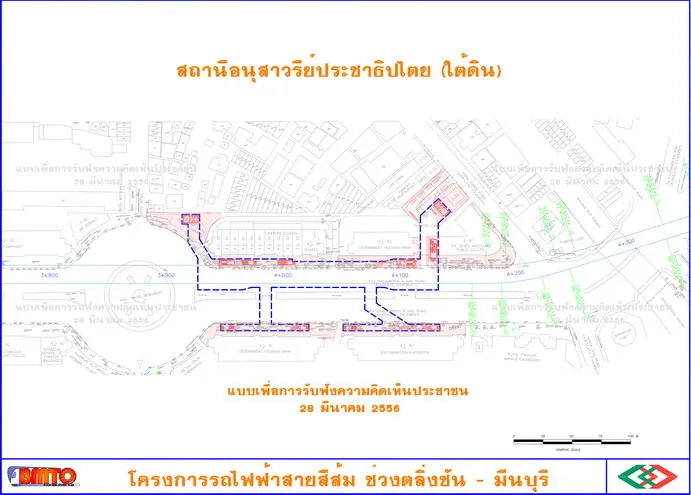

OR5 - อนุสาวรีย์ประชาธิปไตย
OR5 - อนุสาวรีย์ประชาธิปไตย
ตั้งอยู่ใต้ถ.ราชดำเนินกลาง บริเวณด้านตะวันออกของอนุสาวรีย์ประชาธิปไตย ด้านหน้าลานพลับพลามหาเจษษฎาบดินทร์ เป็นสถานีเชื่อมต่อ รฟฟ.สายสีม่วง ช่วงเตาปูน-ราษฎร์บูรณะ สถานีผ่านฟ้า
ทางขึ้นลง 6 จุด
- ลานจอดรถบริษัทเทเวศประกันภัย
- ริม ถ.ราชดำเนินกลาง หน้านิทรรศน์รัตนโกสินทร์
- ริม ถ.ราชดำเนินกลาง หน้าหอศิลป์ร่วมสมัยราชดำเนิน
- ริม ถ.ราชดำเนินกลาง ฝั่งตรงข้ามหอศิลป์ร่วมสมัยราชดำเนิน
- ริม ถ.ราชดำเนินกลาง ใกล้ ร.ร.สตรีวิทยา
- ริม ถ.ราชดำเนินกลาง หน้าเบนซ์ธนบุรี สาขาราชดำเนิน

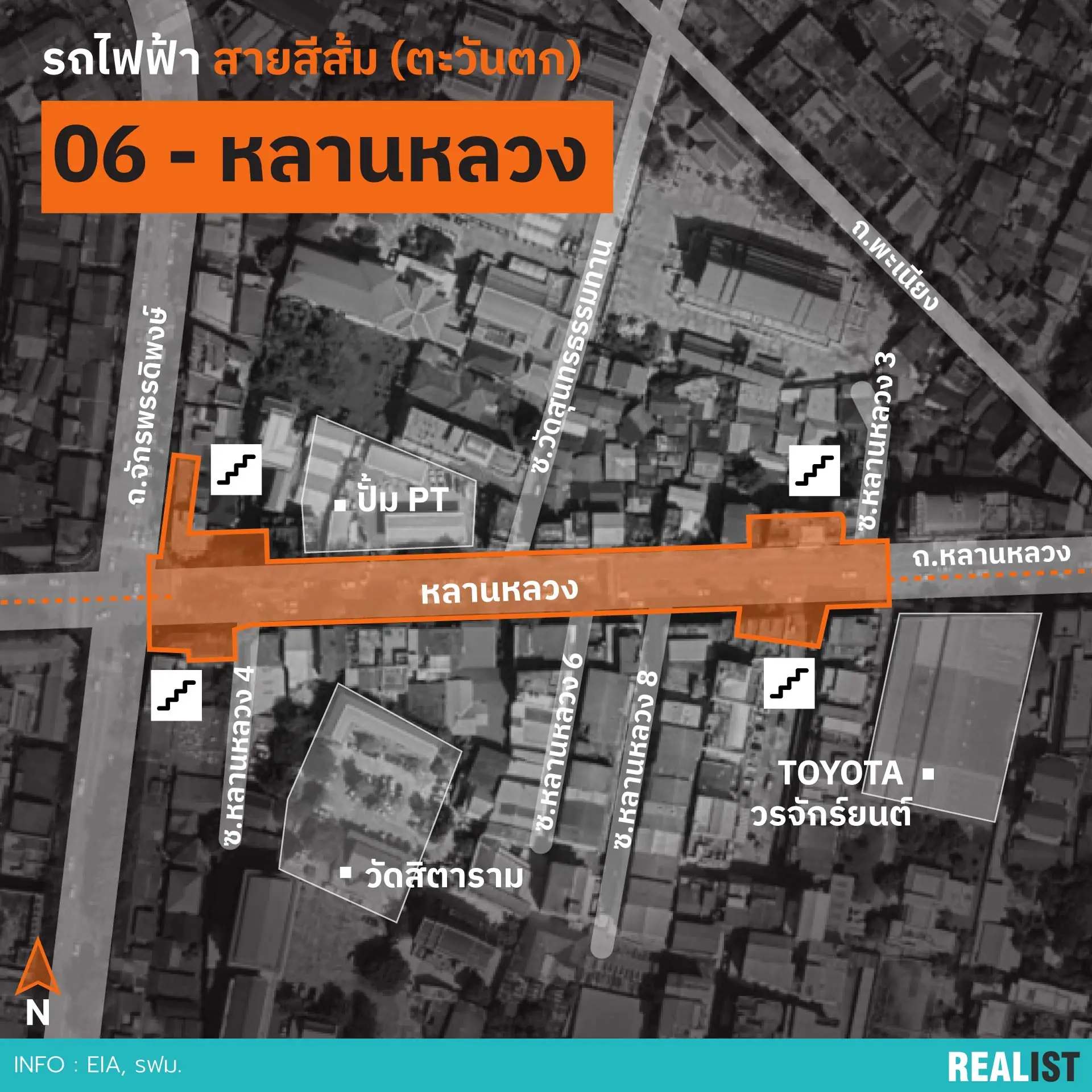

OR6 - หลานหลวง
OR6 - หลานหลวง
ตั้งอยู่ใต้ ถ.หลานหลวง บริเวณแยกหลานหลวง
ทางขึ้นลง 4 จุด
- ริม ถ.หลานหลวง ใกล้โชว์รูมโตโยต้า
- ริม ถ.หลานหลวง ใกล้แยกหลวงหลวง ถ.จักรพรรดิพงษ์ ฝั่งใต้
- ริม ถ.หลานหลวง ใกล้แยกหลวงหลวง ถ.จักรพรรดิพงษ์ ฝั่งเหนือ
- ใกล้ ซ.หลานหลวง 3 ตรงข้ามโชว์รูมโตโยต้า

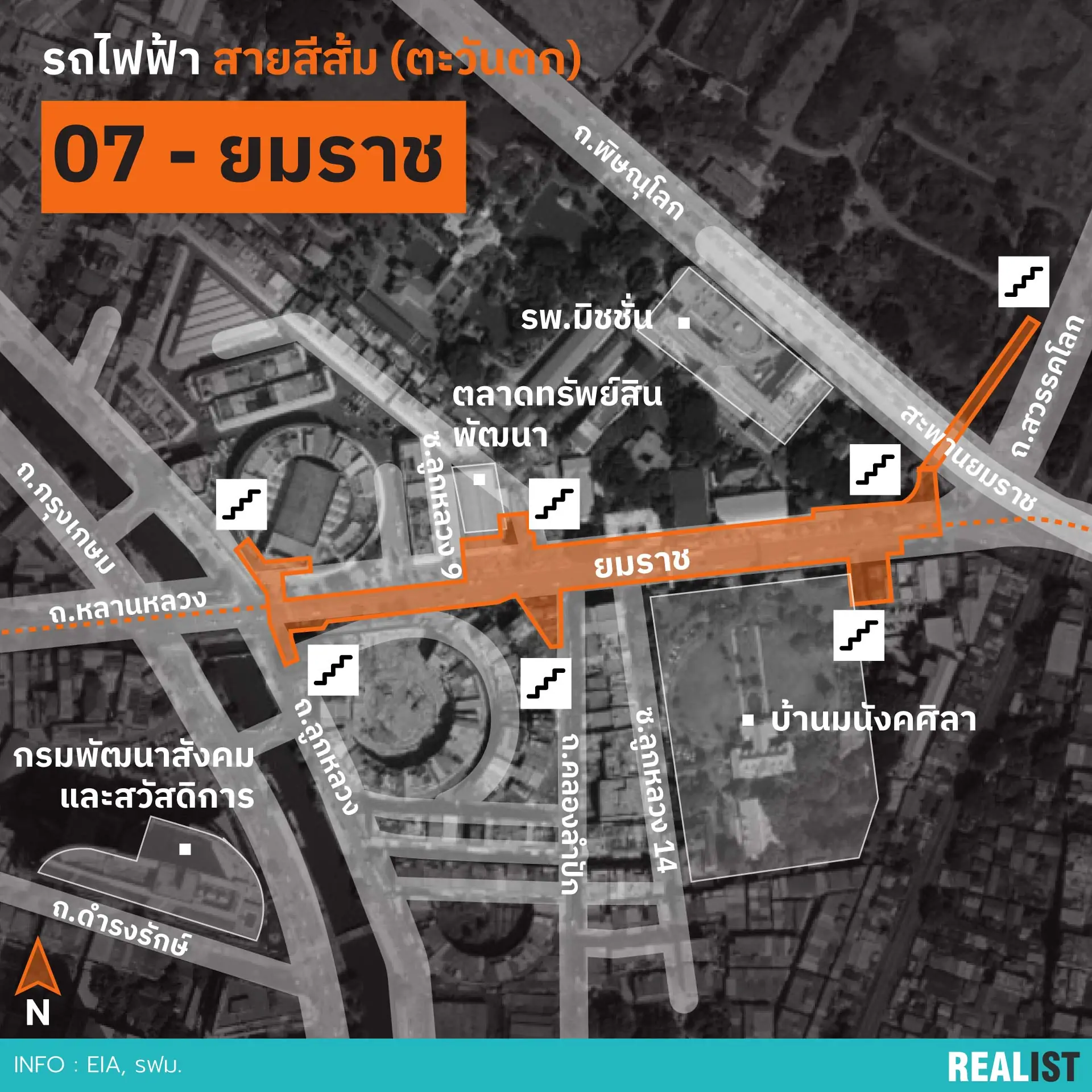

OR7 - ยมราช
OR7 - ยมราช
ตั้งอยู่ใต้ ถ.หลานหลวง บริเวณด้านหน้าบ้านมังคศิลา
ทางขึ้นลง 7 จุด (จุดที่ 7 สำหรับอนาคต)
- บริเวณมุมแยกถนนลูกหลวงฝั่งทิศเหนือ
- บริเวณมุมแยกถนนลูกหลวงฝั่งทิศใต้
- ริมมุมแยก ถ.หลานหลวง และ ถ.คลองลำปัก
- ริม ถ.หลานหลวง ข้างตลาดทรัพย์สินพัฒนา
- ริม ถ.หลานหลวง ข้างบ้านมังคศิลา
- บริเวณมุมแยกยมราช ฝั่ง รพ.มิชชั่น
- ริม ถ.สวรรคโลก

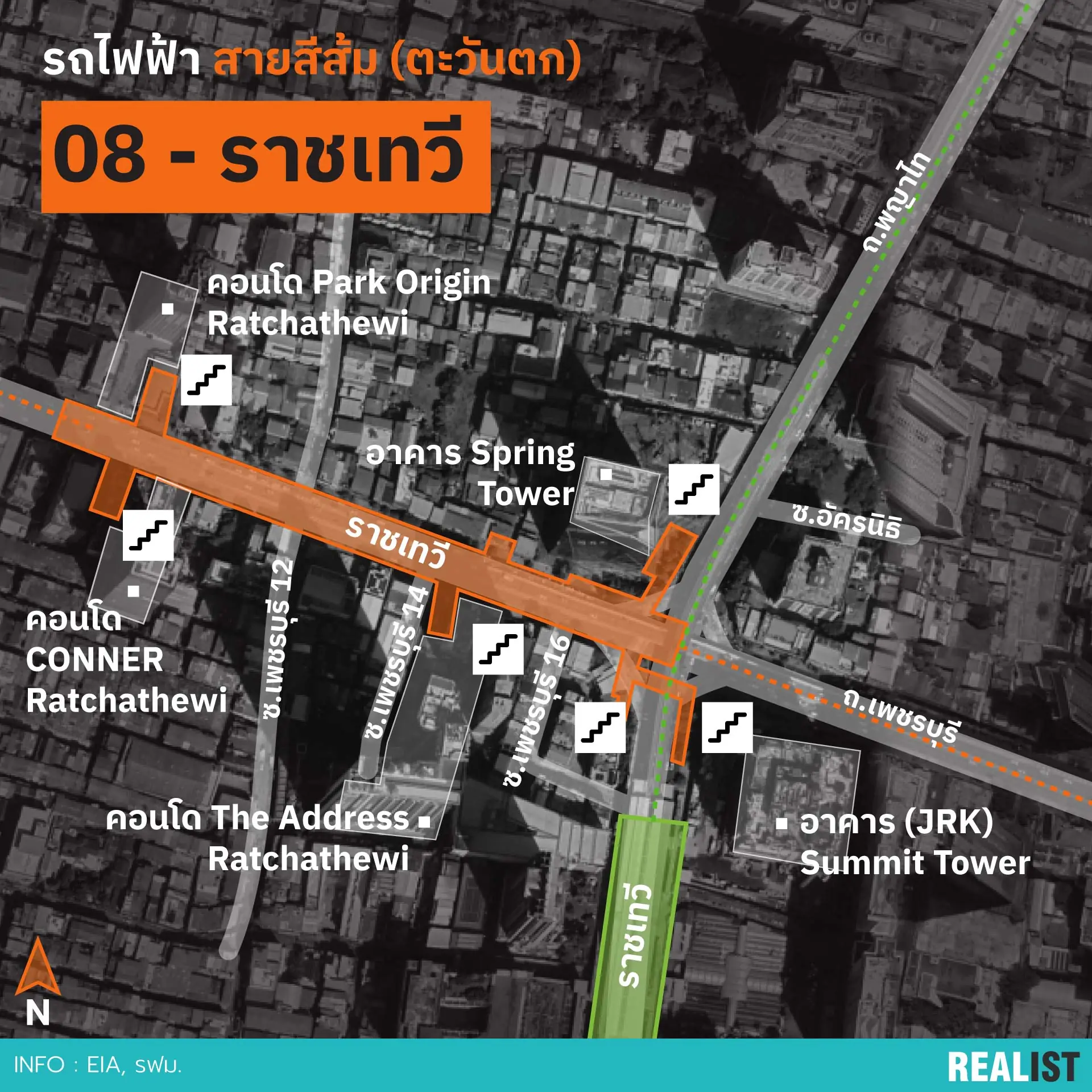

OR8 - ราชเทวี
OR8 - ราชเทวี
ตั้งอยู่ใต้ ถ.เพชรบุรี บริเวณซอยเพชรบุรี 5 ก่อนขึ้นสะพานข้ามแยกราชเทวี เป็นสถานีเชื่อมต่อรฟฟ.สายสีเขียว สถานีราชเทวี
ทางขึ้นลง 6 จุด
- ริม ถ.เพชรบุรี บริเวณหน้าคอนโด Park Origin ราชเทวี
- ริม ถ.เพชรบุรี บริเวณหน้าคอนโด Conner ราชเทวี
- ริม ถ.เพชรบุรี ใกล้ ซ.เพชรบุรี 14
- ริม ถ.พญาไท บริเวณหน้าอาคาร Spring Tower
- ริม ถ.พญาไท เชื่อม BTS สถานีราชเทวี ทางออก 3
- ริม ถ.พญาไท บริเวณหน้าอาคาร Summit (JRK) Tower
OR9 - ประตูน้ำ

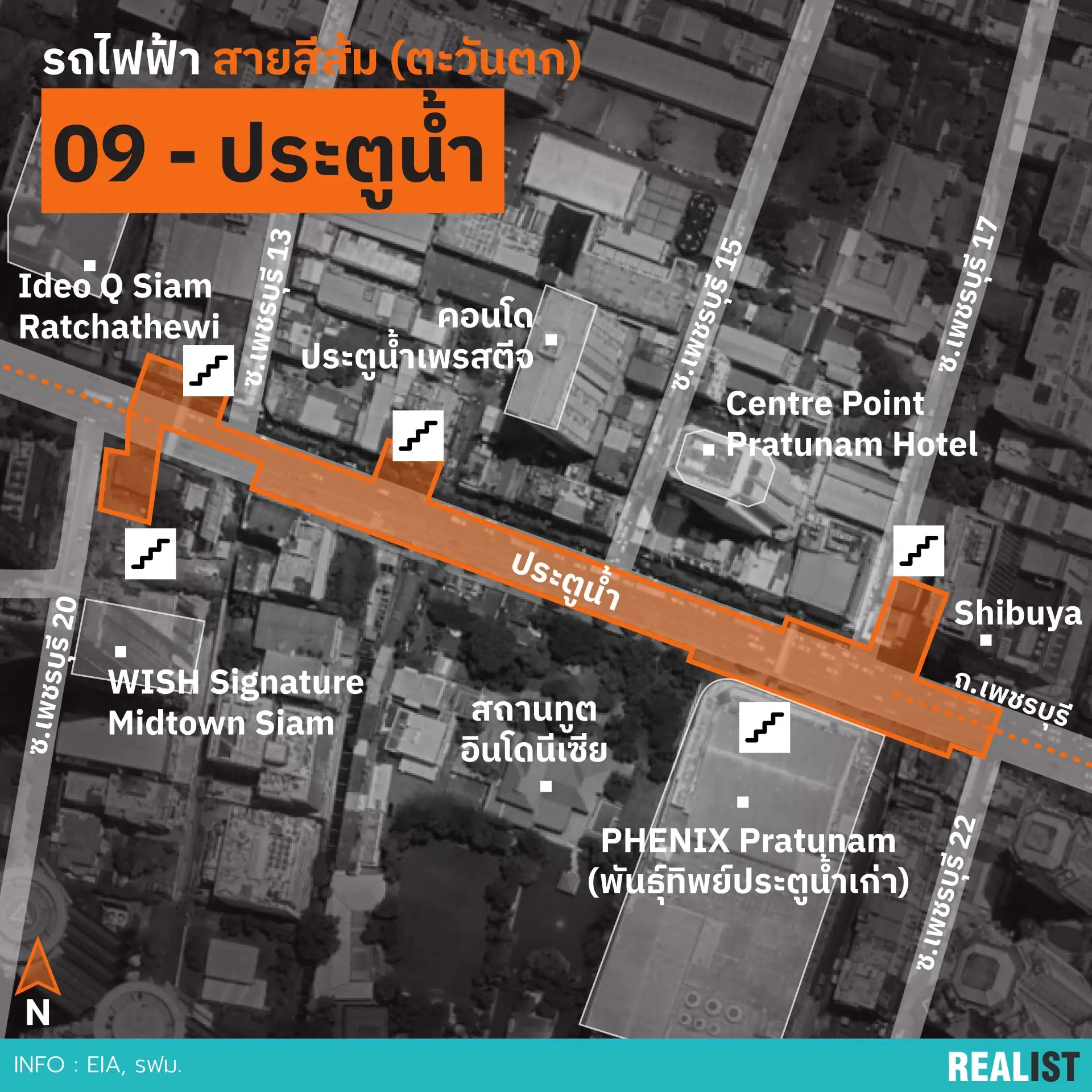

OR9 - ประตูน้ำ
ตั้งอยู่ใต้ ถ.เพชรบุรี บริเวณด้านหน้าห้าง Phenix ประตูน้ำ หรือห้างพันธุ์ทิพย์ พลาซ่า (เดิม)
ทางขึ้นลง 5 จุด
- บริเวณ ซ.เพชรบุรี 17 ใกล้ห้าง Shibuya ประตูน้ำ
- หน้าห้าง Phenix ประตูน้ำ
- ริม ถ.เพชรบุรี ตรงข้ามสถานทูตอินโดนีเซีย
- บริเวณ ซ.เพชรบุรี 13
- บริเวณ ซ.เพชรบุรี 20

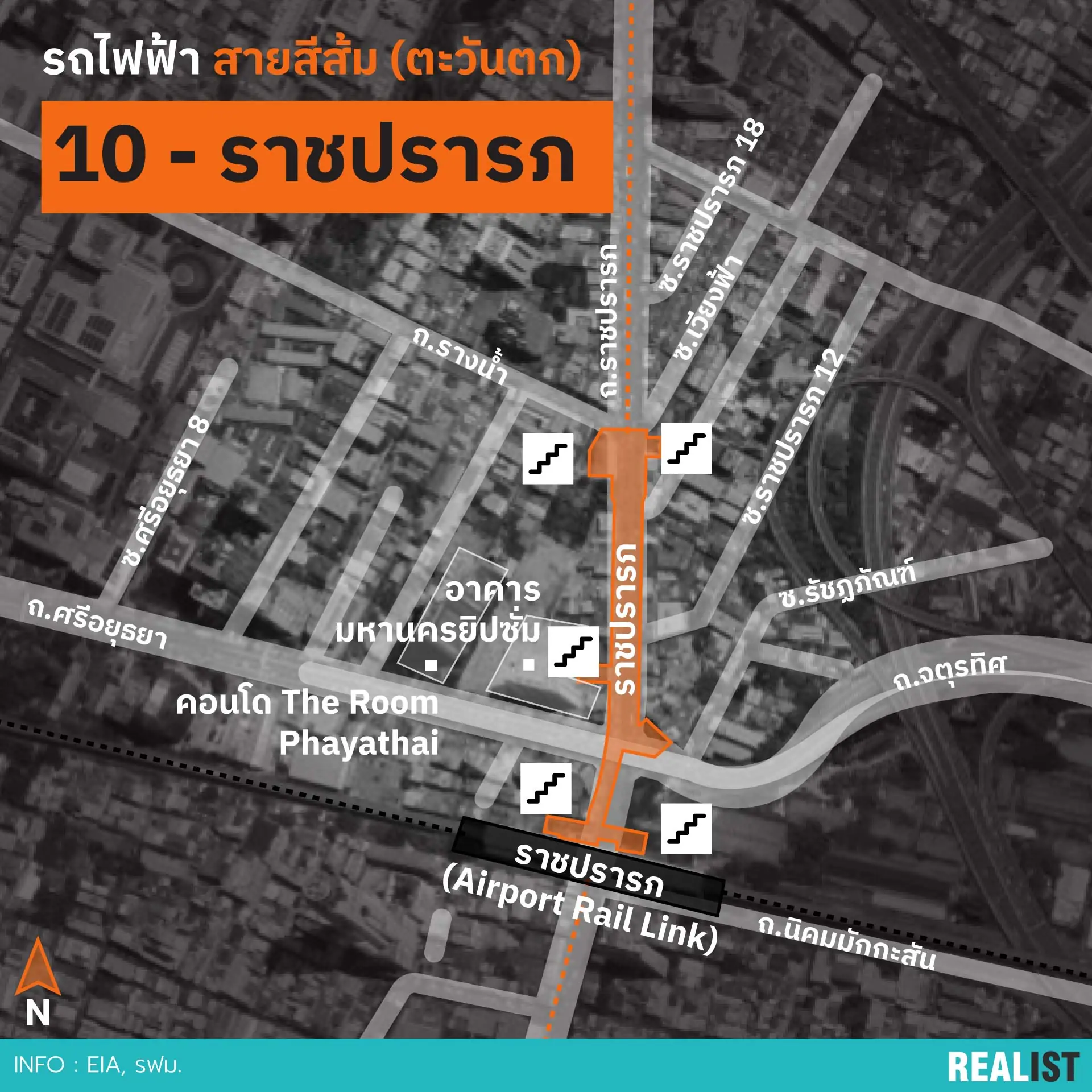

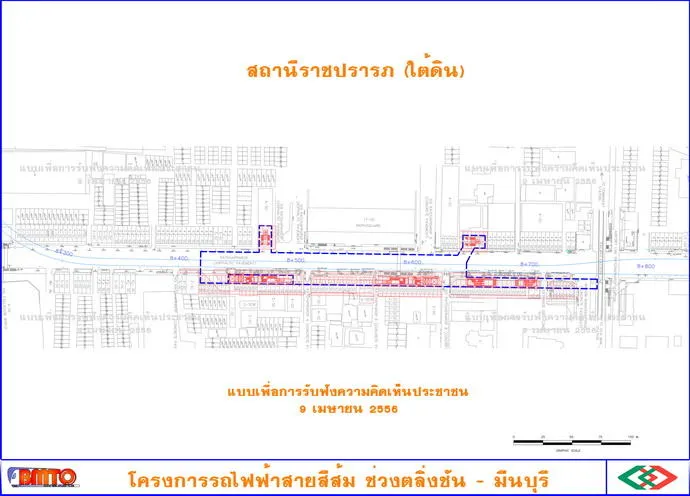

OR10 - ราชปรารถ
OR10 - ราชปรารภ
ตั้งอยู่ใต้ ถ.ราชปรารภ บริเวณสี่แยกหมอเหล็ง ถีงแยกปากซอยรางน้ำ เป็นสถานีเชื่อมต่อกับ Airport Rail Link
ทางขึ้นลง 5 จุด
- บริเวณมุมแยก ถ.ราชปรารภ และ ถ.รางน้ำ
- ริม ถ.ราชปรารภ ปาก ซ.เวียงฟ้า
- ริม ถ.ราชปรารภ ใกล้อาคารมหานครยิปซั่ม
- เชื่อมต่อสถานีราชปรารภ ของ Airport Rail Link ทิศตะวันออก
- เชื่อมต่อสถานีราชปรารภ ของ Airport Rail Link ทิศตะวันตก

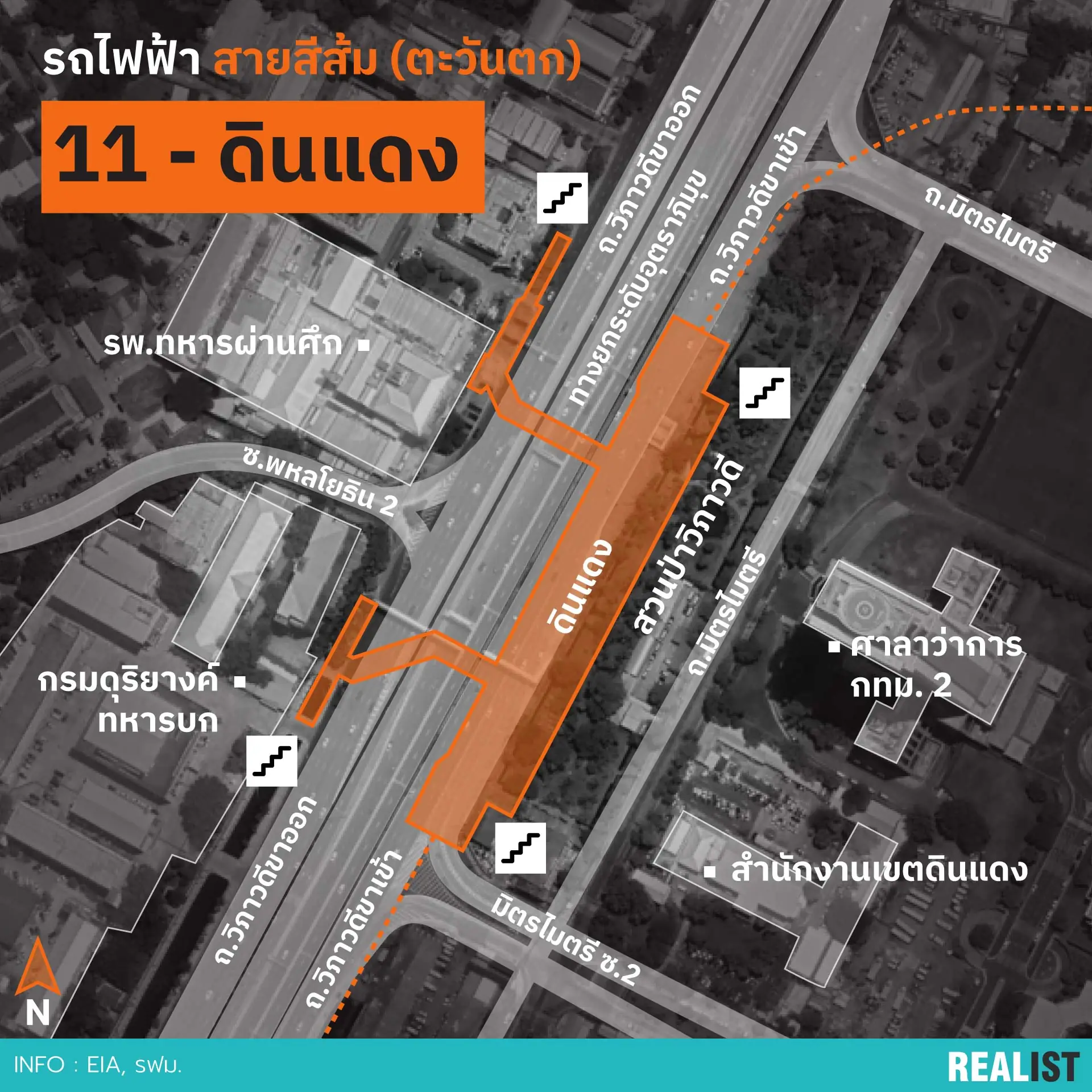

OR11 - ดินแดง
OR11 - ดินแดง
ตั้งอยู่ใต้ ถ.วิภาวดีรังสิต ฝั่งขาเข้า บริเวณด้านหน้าศาลาว่าการกรุงเทพมหานคร 2 (ดินแดง)
ทางขึ้นลง 4 จุด
- ริม ถ.วิภาวดี-รังสิต หน้า รพ.ทหารผ่านศึก
- ริม ถ.วิภาวดี-รังสิต หน้า กรมดุริยางค์ทหารบก
- ริม ถ.วิภาวดี-รังสิต บริเวณสวนป่าวิภาวดีรังสิต ใกล้ศาลาว่าการ กทม.2
- ริม ถ.วิภาวดี-รังสิต บริเวณสวนป่าวิภาวดีรังสิต ฝั่ง มิตรไมตรี ซ.2

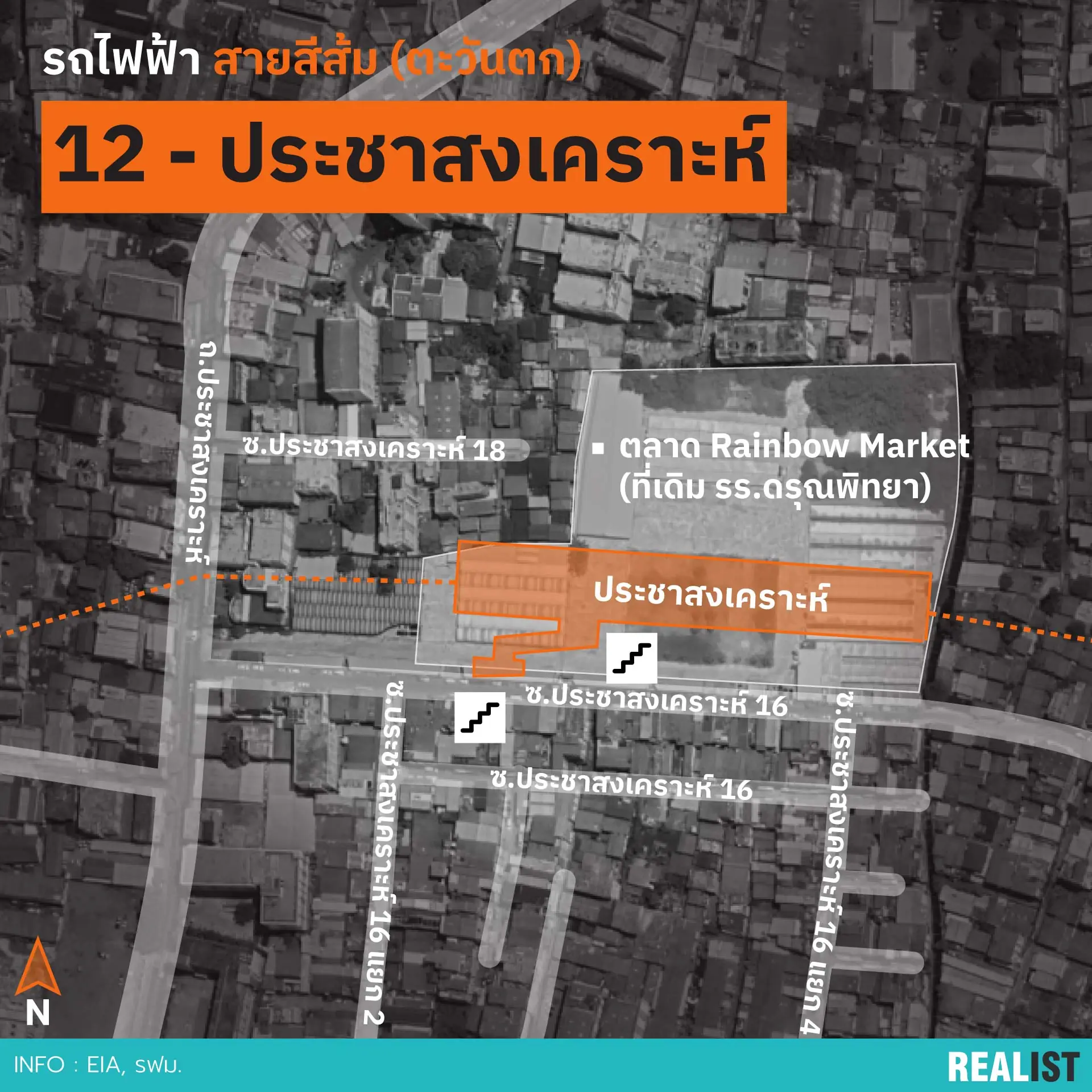

OR12 - ประชาสงเคราะห์
OR12 - ประชาสงเคราะห์
ตั้งอยู่ใต้พื้นที่เดิมของรร.ดรุณพิทยา (ปิดกิจการ) ริม ถ.ประชาสงเคราะห์
ทางขึ้นลง 2 จุด
- บนสถานีด้านทิศเหนือ
- บนสถานีด้านทิศใต้

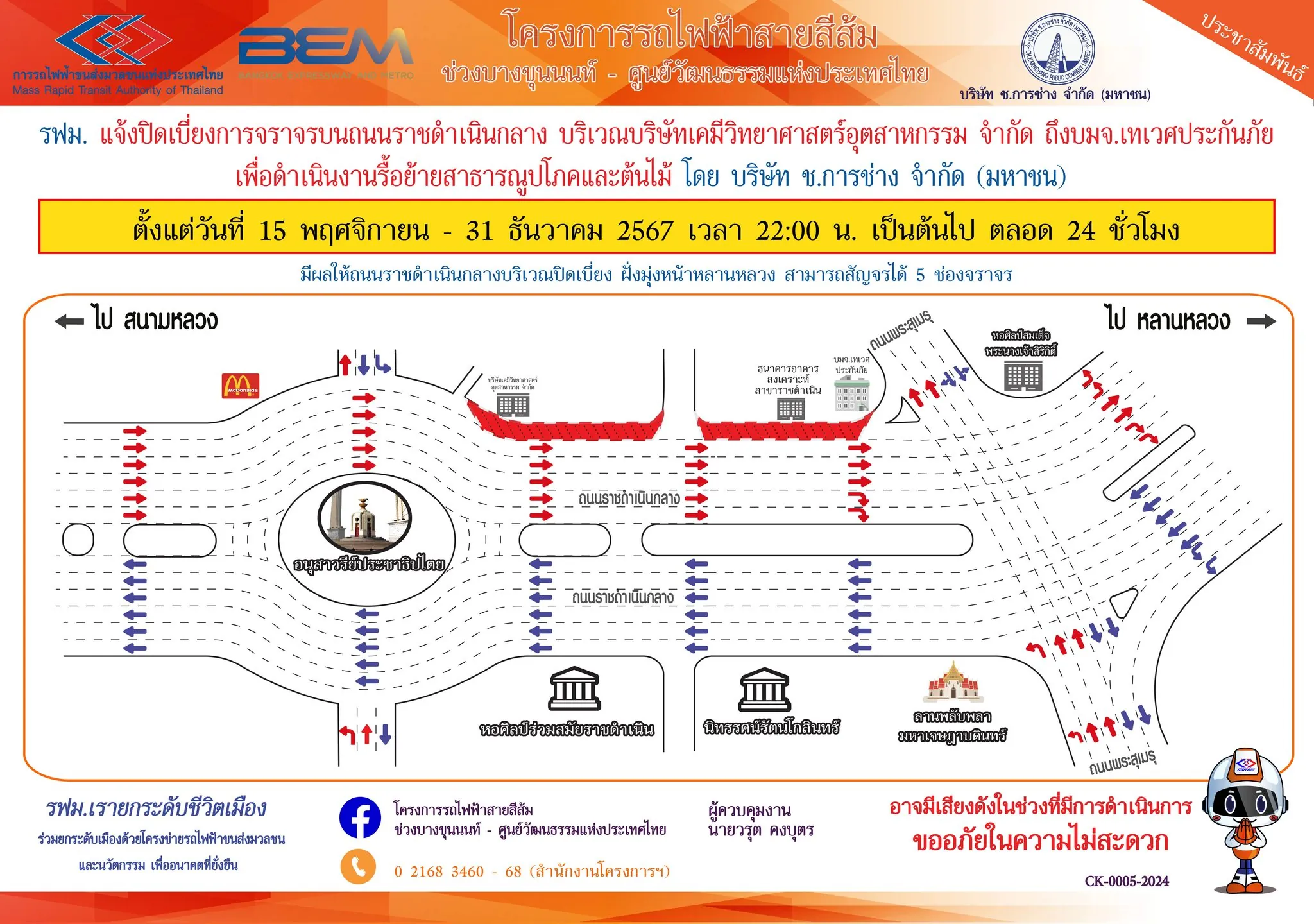

อัปเดต พ.ย. 2567 เริ่มก่อสร้างสายสีส้มตะวันตก
รฟม. และ BEM เตรียมเริ่มก่อสร้างรถไฟฟ้าสายสีส้ม ช่วงตะวันตก (บางขุนนนท์-ศูนย์วัฒนธรรม) โดยมี ช.การช่าง เป็นผู้ออกแบบและรับเหมาก่อสร้าง

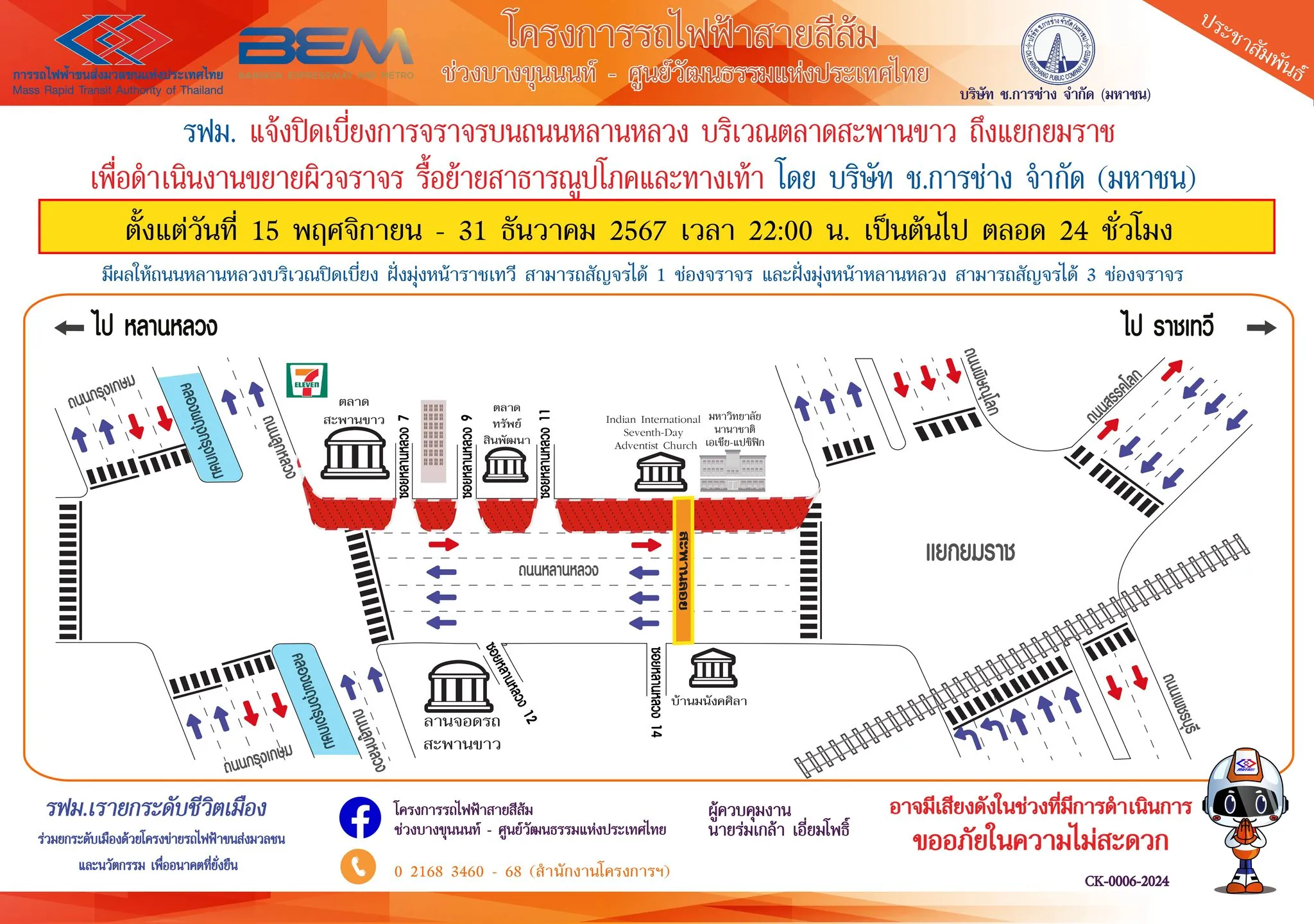

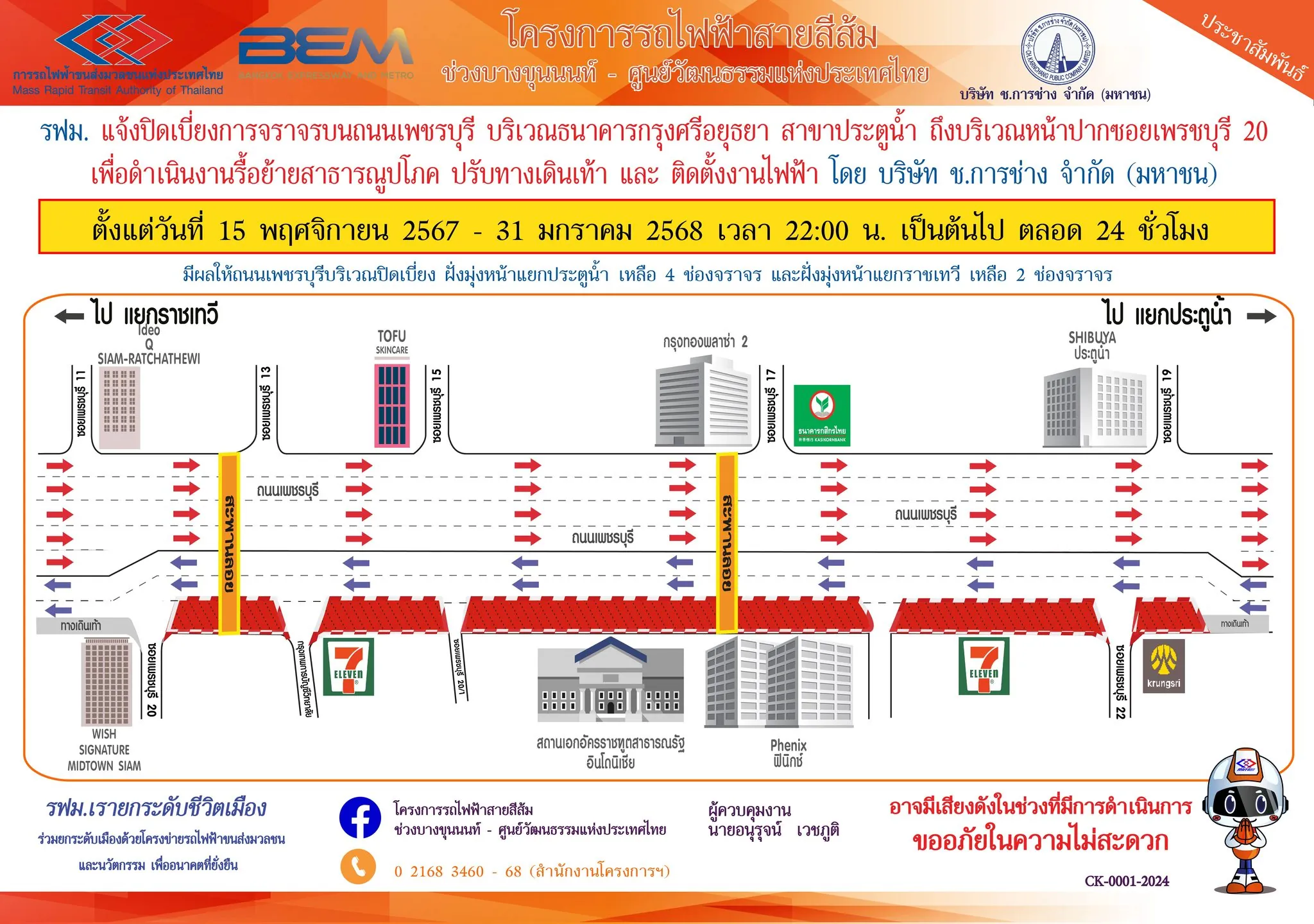

โดยได้ประกาศปิดเลนถนนเพื่อเบี่ยงช่องจราจร 6 สถานีแรก ได้แก่

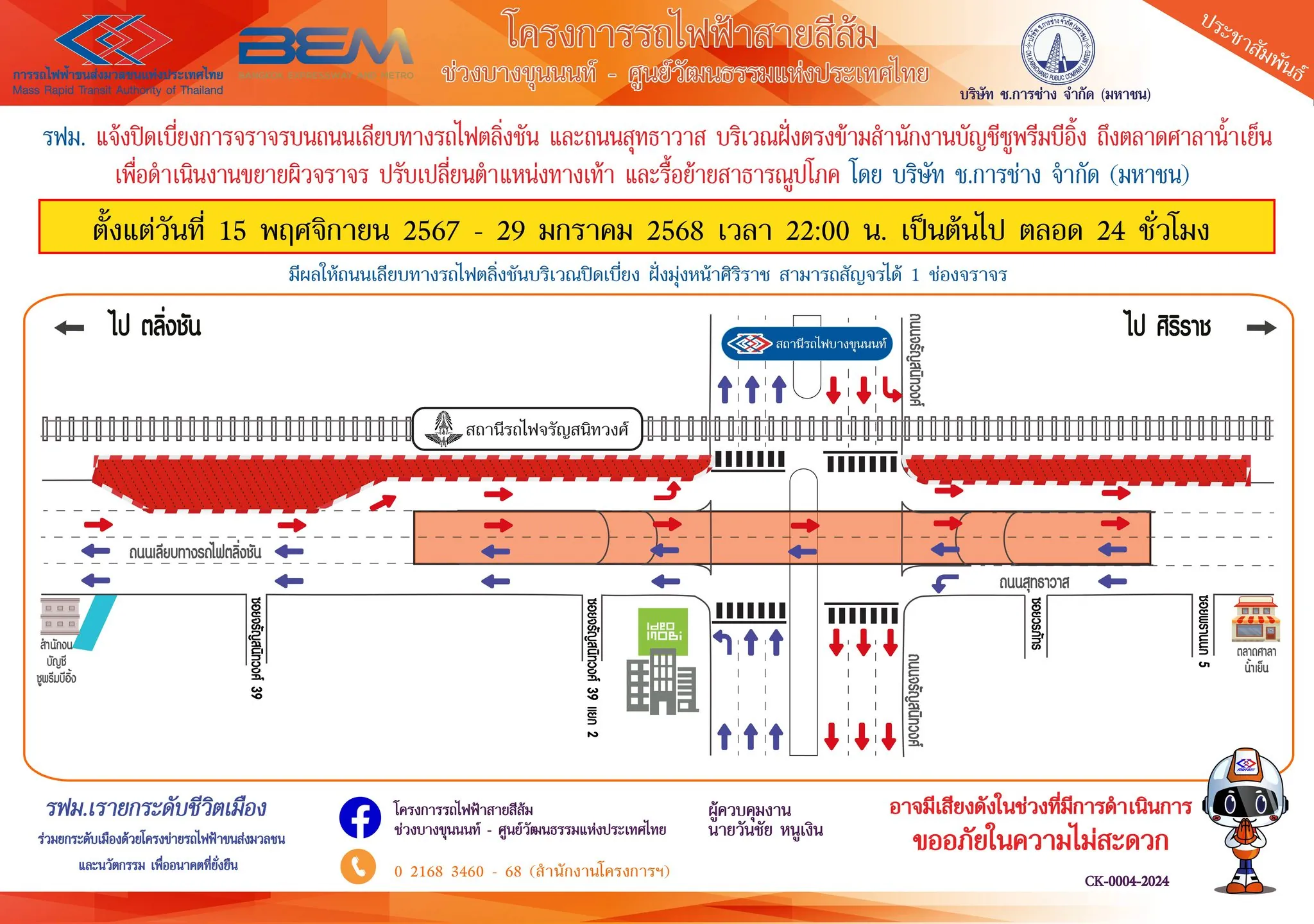

- สถานีบางขุนนนท์ (OR02)
- สถานีอนุสาวรีย์ประชาธิปไตย (OR05)
- สถานีหลานหลวง (OR06)

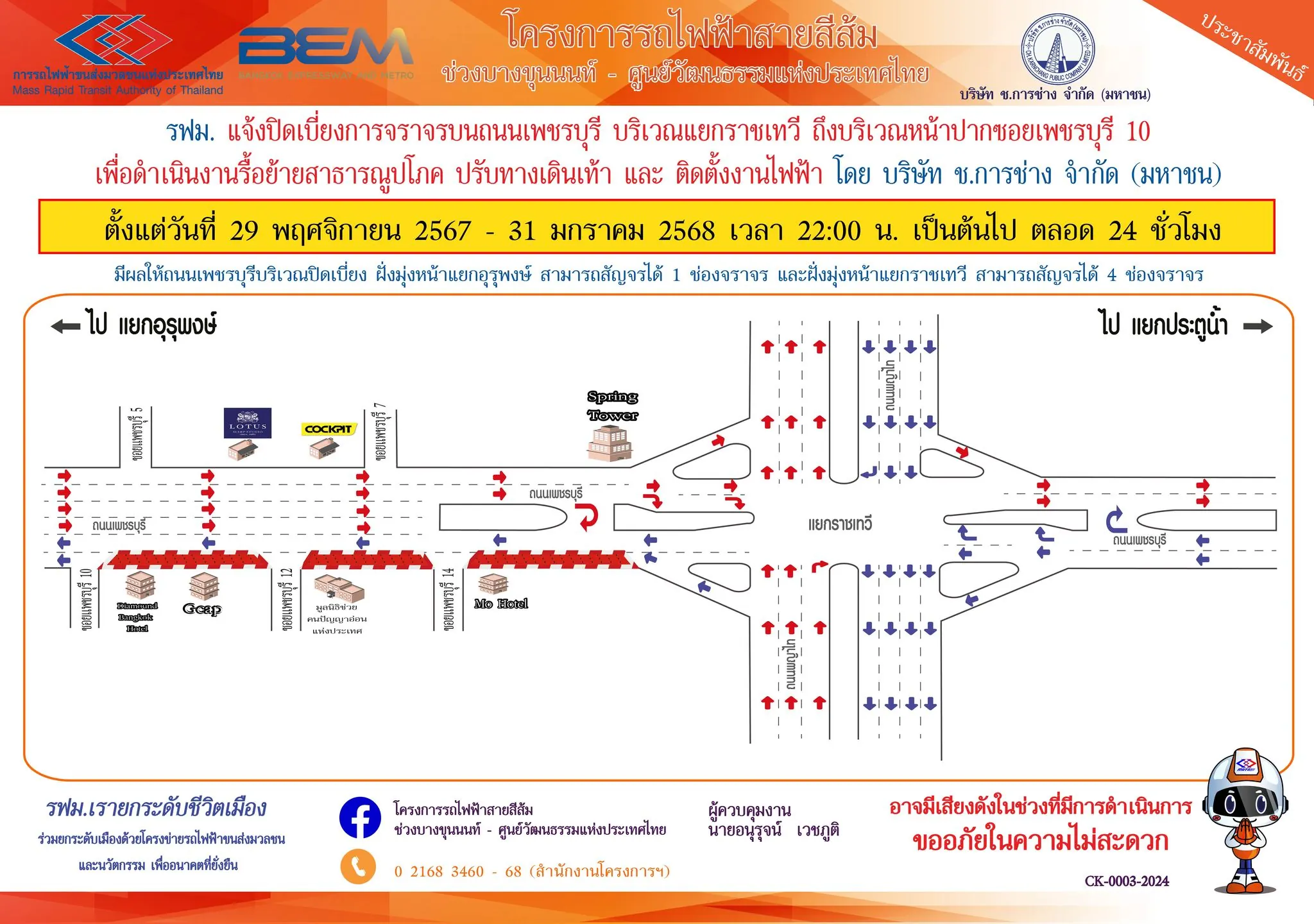

- สถานีราชเทวี (OR08)
- สถานีประตูน้ำ (OR09)

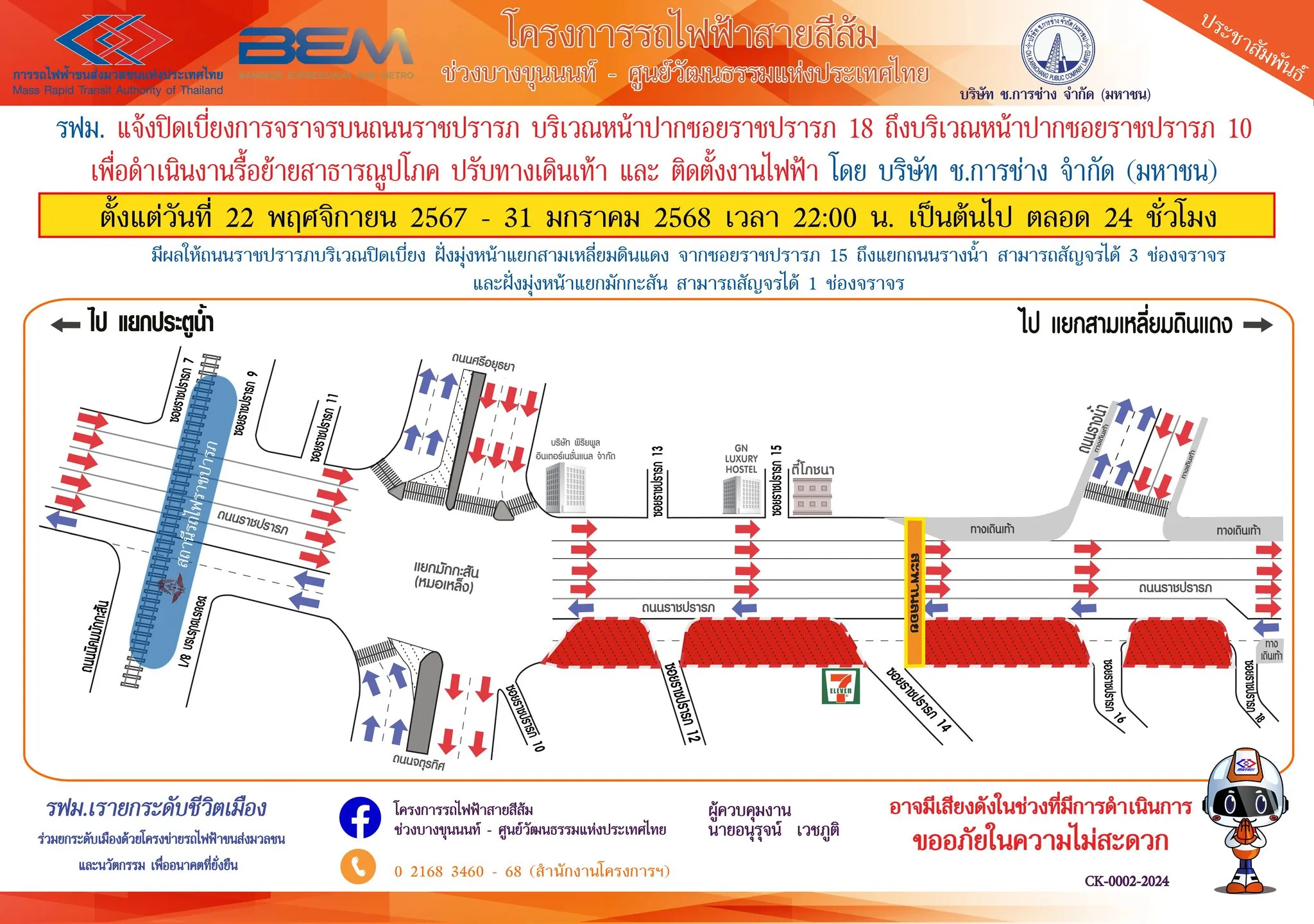

- สถานีราชปรารภ (OR10)
ซึ่งจะเริ่มวันแรก 15 พฤศจิกายน 2567 เป็นต้นไป เพื่อเตรียมก่อสร้างสถานีและอุโมงต์ใต้ดิน โดยเริ่มจากสถานีโซนใจกลางย่านประตูน้ำก่อน แล้วทยอยปิดถนนเบี่ยงช่องจราจรของสถานีที่เหลือในย่านรัตนโกสินทร์
และจะเริ่มก่อสร้างเต็มรูปแบบ ม.ค. 2568
เส้นทางในส่วนตะวันตกเป็นเส้นทางใต้ดินทั้งหมด
ทางยกระดับตั้งแต่สถานีสัมมากร-สุวินทวงศ์

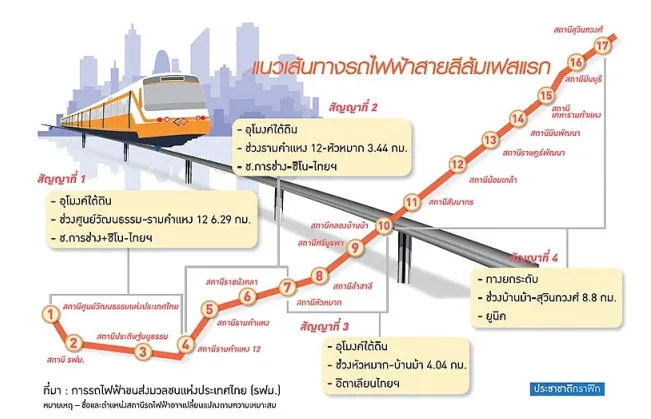

รถไฟฟ้าสายสีส้มเตรียมสร้าง เซ็นสัญญากับผู้รับเหมาครบแล้ว 6 สัญญา
สำหรับการก่อสร้างโครงการรถไฟฟ้าสายสีส้มนั้น จะแบ่งออกเป็น 6 สัญญา รวมค่าก่อสร้าง 79,221 ล้านบาท ประกอบด้วย เมื่อต้นเดือน พ.ค. 2560 ที่ผ่านมา ล่าสุดผู้รับเหมางานโยธา 5 สัญญากำลังเจาะสำรวจพื้นที่ คาดว่าใช้เวลาก่อส้ราง 5 ปี เสร็จปี 2566
สัญญาที่ 1 งานออกแบบและก่อสร้างอุโมงค์ทางวิ่งและสถานีใต้ดินช่วงศูนย์วัฒนธรรม-รามคำแหง 12 ระยะทาง 6.29 กม. มี 3 สถานี ราคากลาง 20,633 ลบ.
สัญญาที่ 2 งานออกแบบและก่อสร้างอุโมงค์ทางวิ่งและสถานีใต้ดินช่วงรามคำแหง 12-หัวหมาก ระยะทาง 3.44 กม. จำนวน 4 สถานี ราคากลาง 21,057 ลบ.
งบประมาณอัพเดทจาก MRTA มี.ค. 61
วงเงินลงทุนปัจจุบัน (ช่วงศูนย์วัฒนธรรม-มีนบุรี)
ค่าจัดกรรมสิทธิ์ที่ดิน 9,625 ลบ.
ค่าก่อสร้างงานโยธา 82,907 ลบ.
ค่างานระบบรถไฟฟ้า 15,008 ลบ.
รวม 107,540 ลบ.
วงเงินลงทุนปัจจุบัน (ช่วงตลิ่งชัน-ศูนย์วัฒนธรรม)
ค่าจัดกรรมสิทธิ์ที่ดิน 2,951 ลบ.
ค่าก่อสร้างงานโยธา 64,087 ลบ.
ค่างานระบบรถไฟฟ้า 18,250 ลบ.
รวม 85,288 ลบ.

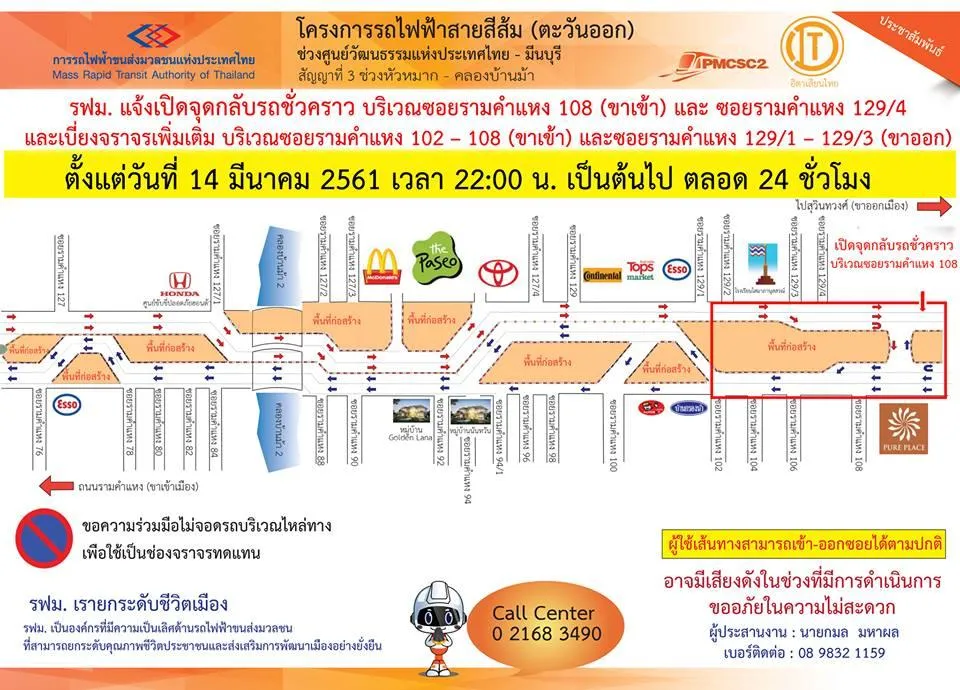

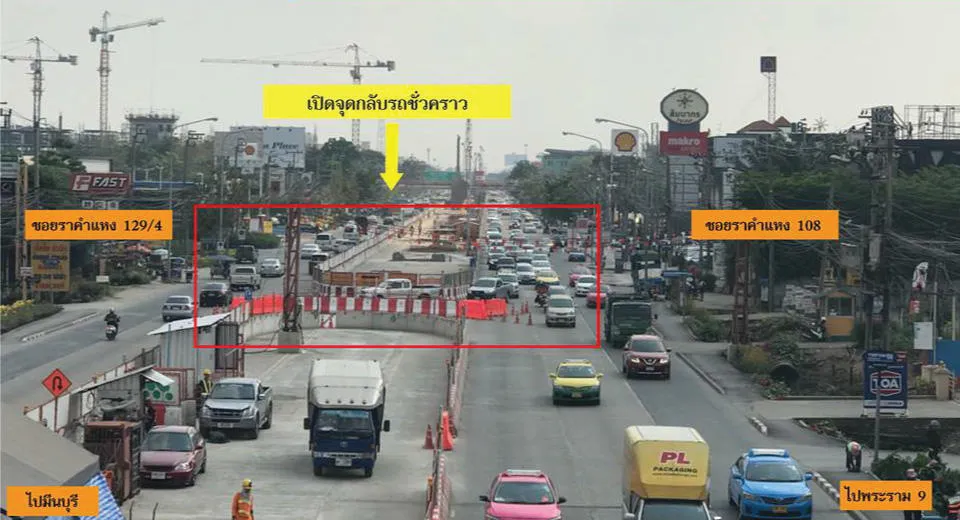

จุดกลับรถชั่วคราวตั้งแต่วันที่ 14 มี.ค. 2561 เป็นต้นไป บริเวณซ.รามคำแหง 108 (ขาเข้า) และ ซ.รามคำแหง 129/4 (ขาออก) และเบี่ยงจราจรเพิ่มเติม บริเวณซ.รามคำแหง 102 – 108 (ขาเข้า) และซ.รามคำแหง 129/1 – 129/3 (ขาออก)
![]()
มีระยะทางรวม 39.6 กม. เป็นโครงสร้างทางวิ่งใต้ดิน 30.6 กม. และเป็นโครงสร้างทางวิ่งยกระดับ 9.0 กม. มีสถานีทั้งสิ้น 30 สถานี แบ่งเป็นสถานีใต้ดิน 23 สถานี และสถานียกระดับ 7 สถานี
- ทางวิ่งใต้ดินทั้งหมด 23 สถานี เป็นอุโมงค์คู่ ยกเว้นช่วงที่มีเนื้อที่จำกัดและมีประชาชนอาศัยหนาแน่นจะเป็นอุโมงค์เดี่ยว และเป็นสถานียกระดับ 7 สถานี
- ขนาดราง 1.435 เมตร (standard gauge) โดยมีรางที่ 3 ขนานไปกับรางวิ่งสำหรับจ่ายกระแสไฟฟ้าให้กับตัวรถ
- ตัวรถใช้ระบบเดียวกันกับรถไฟฟ้ามหานคร สายสีน้ำเงิน เป็นรถปรับอากาศขนาดกว้าง 3.2 เมตร ยาว 20-24 เมตร สูงประมาณ 3.7 เมตร ความจุ 320 คนต่อคัน เดินรถ 3-6 คันต่อขบวน ใช้ไฟฟ้ากระแสตรง 750 โวลท์ ป้อนระบบขับเคลื่อนรถ สามารถรองรับผู้โดยสารได้ 50,000 คน/ชั่วโมง/ทิศทาง
- ใช้ระบบอาณัติสัญญาณเดินรถด้วยระบบอัตโนมัติจากศูนย์ควบคุมการเดินรถ และใช้ระบบเก็บค่าโดยสาร
รูปแบบสถานี

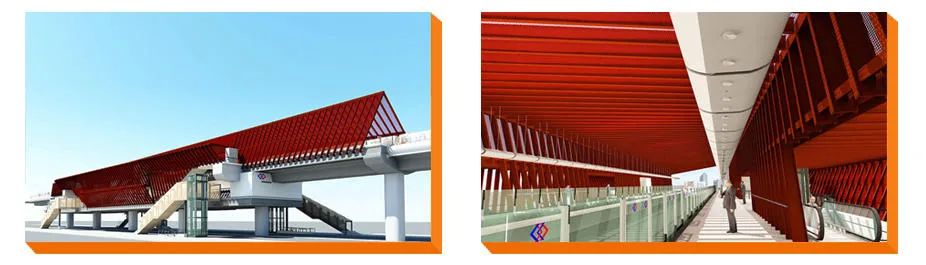

สถานียกระดับ
สถานียกระดับ เป็นโครงสร้างคอนกรีตหล่อในที่ หลังคาโครงเหล็ก มีพื้นที่ใช้งานทั้งหมด 3 ชั้น คือ ชั้น At grade, Concourse และ Platform ตามลำดับ ใช้ระบบทางเข้าชานชาลา ระบบ AFC Gate สถานีมีความยาวประมาณ 150 เมตร กว้างประมาณ 25 เมตร มีทางขึ้นทั้งหมด 4 ทาง แและมีลิฟท์ขึ้นสู่ชั้น Concourse 2 ตัว มีทั้งแบบ Central Platform และ Side Platform

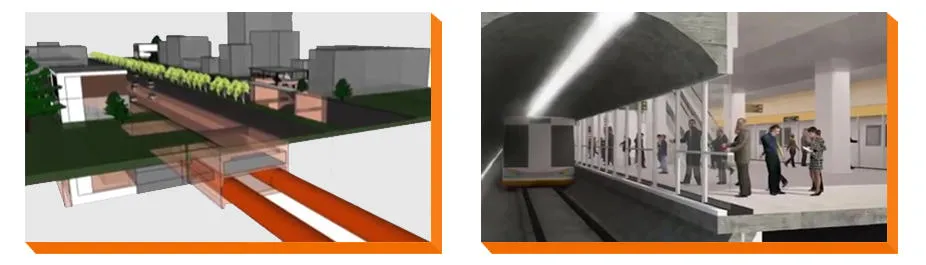

สถานีใต้ดิน
สถานีใต้ดินยาวประมาณ 250 เมตร กว้าง 20 เมตร มีประตูชานชาลา (platform screen door) ส่วนสถานียกระดับยาวประมาณ 250 เมตร กว้าง 18 เมตร มีประตูชานชาลาความสูงแบบ Half-Height มีทั้งแบบ Central Platform และ Side Platform

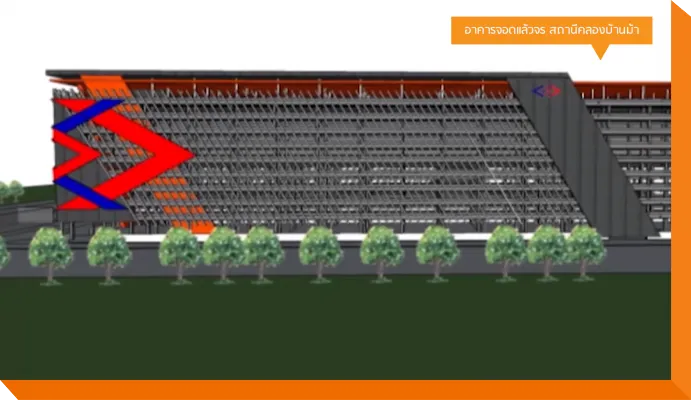

อาคารจอดแล้วจร
ในแนวสายทางรถไฟฟ้าสายสีส้ม มีอาคารจอดแล้วจร 2 แห่ง ดังนี้ 1. อาคารจอดรถสถานีคลองบ้านม้า เป็นอาคาร 10 ชั้น จอดรถยนต์ได้ประมาณ 1,200 คัน 2. อาคารจอดรถสถานีมีนบุรี เป็นของโครงการรถไฟฟ้าสายสีชมพู เป็นสถานีเชื่อมต่อรถไฟฟ้าสายสชมพูกับสีส้ม เป็นคาร 10 ชั้น จอดรถยนต์ได้ประมาณ 3,000 คัน

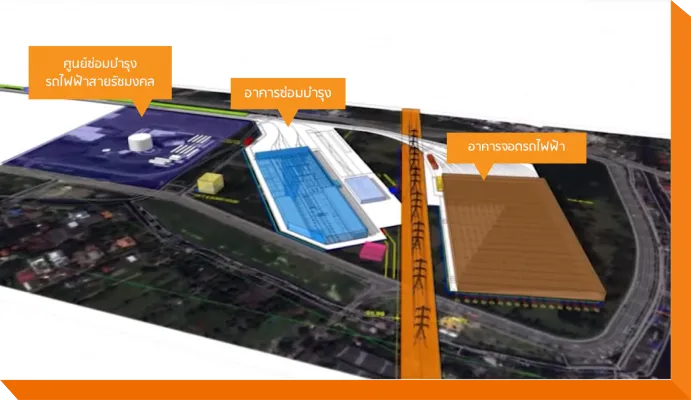

ศูนย์ซ่อมบำรุงรถไฟฟ้า (Depot)
ศูนย์ซ่อมบำรุงตั้งอยู่บนพื้นที่ขนาด 155 ไร่ ตั้งอยู่ในบริเวณพื้นที่ของการรถไฟฟ้าแห่งประเทศไทย พระราม 9 ประกอบด้วยกลุ่มอาคารที่สำคัญดังนี้ 1. ศูนย์ควบคุมการเดินรถ (Operation Control Center) 2. กลุ่มอาคารซ่อมบำรุง ( Main Workshop) 3. สำนักงานบริหารและจัดการ (Administrator Office) 4. รางทดสอบ (Test Track) 5. โรงจอดรถไฟฟ้า (Stabling Yard)

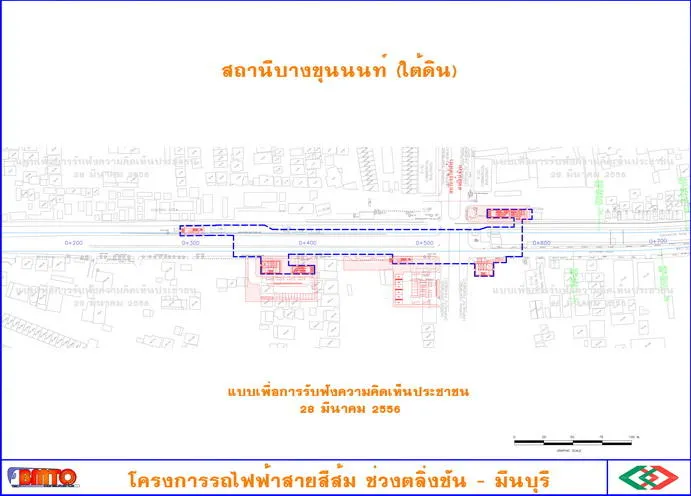

สถานีบางขุนนนท์
ตั้งอยู่ใต้ถนนเลียบทางรถไฟ บริเวณตัดกับถนนจรัญสนิทวงศ์ เป็นสถานีเชื่อมต่อกับโครงการรถไฟฟ้าสายสีน้ำเงิน
สถานีศิริราช
ตั้งอยู่ใต้สะพานอรุณอัมรินทร์ บริเวณใกล้โรงพยาบาลศิริราช
สถานีสนามหลวง
ตั้งอยู่ใต้ถนนราชินี บริเวณด้านหน้าโรงละครแห่งชาติ
สถานีอนุสาวรีย์ประชาธิปไตย
ตั้งอยู่ใต้ถนนราชดำเนินกลาง บริเวณด้านตะวันออกของอนุสาวรีย์ประชาธิปไตย ด้านหน้าลานพลับพลามหาเจษฎาบดินทร์

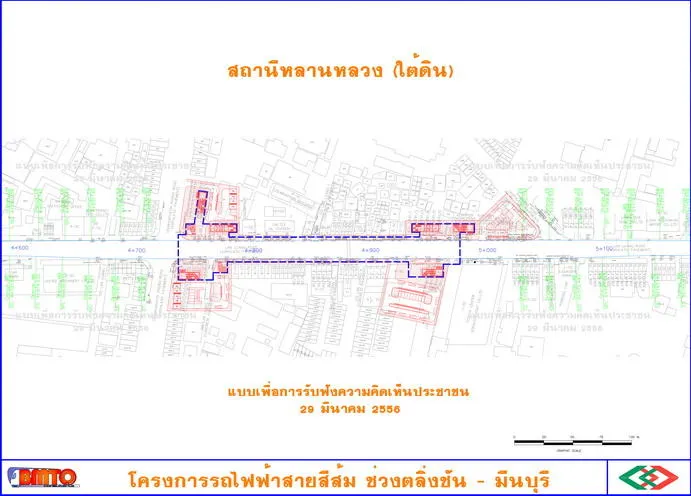

สถานีหลานหลวง
ตั้งอยู่ใต้ถนนราชินี บริเวณด้านหน้าโรงละครแห่งชาติ

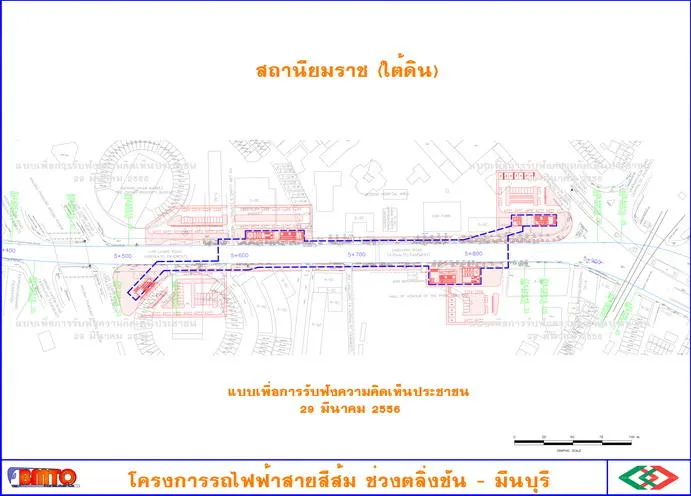

สถานียมราช
ตั้งอยู่ใต้ถนนหลานหลวง บริเวณบ้านมนังคศิลาเป็นสถานีเชื่อมต่อกับโครงการรถไฟฟ้าสายสีแดง

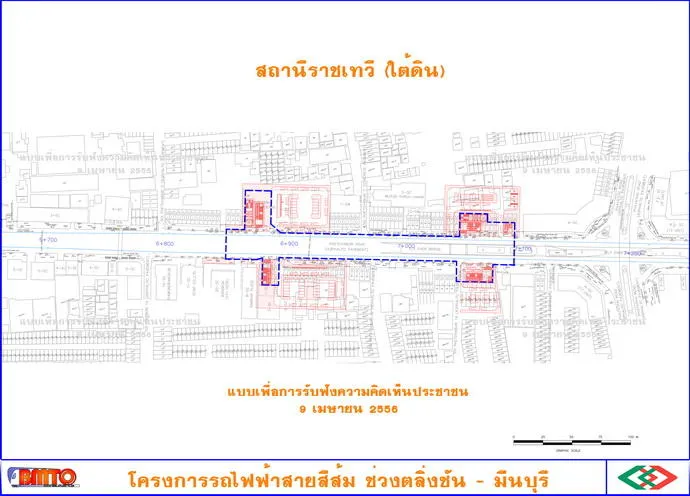

สถานีราชเทวี
ตั้งอยู่ใต้ถนนเพชรบุรี บริเวณซอยเพชรบุรี 3-7 ก่อนขึ้นสะพานข้ามแยกราชเทวีเป็นสถานีเชื่อมต่อกับรถไฟฟ้า BTS สถานีราชเทวี

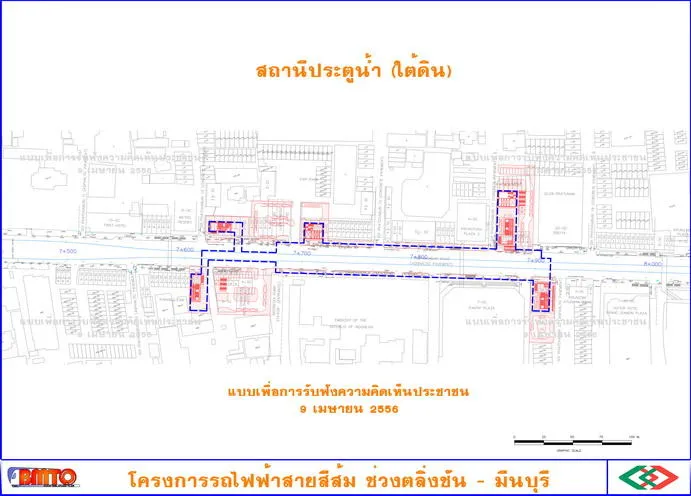

สถานีประตูน้ำ
ตั้งอยู่ใต้ถนนเพชรบุรี บริเวณด้านหน้าห้างพันธุ์ทิพย์ พลาซ่า
สถานีราชปรารภ
ตั้งอยู่ใต้ถนนราชปรารภบริเวณด้านหน้าห้างอินทรา แควร์ เป็นสถานีเชื่อมต่อกับโครงการรถไฟฟ้าแอร์พอร์ต เรลลิงค์ สถานีราชปรารภ

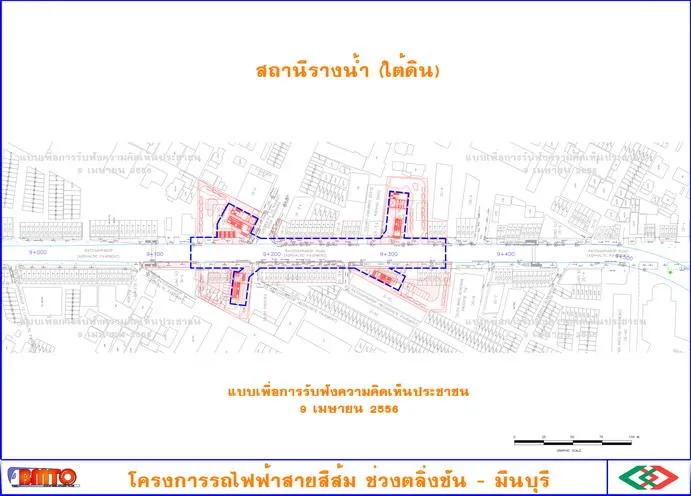

สถานีรางน้ำ
ตั้งอยู่ใต้ถนนราชปรารภ บริเวณด้านหน้าปากซอยรางน้ำตัดกับถนนราชปรารภ

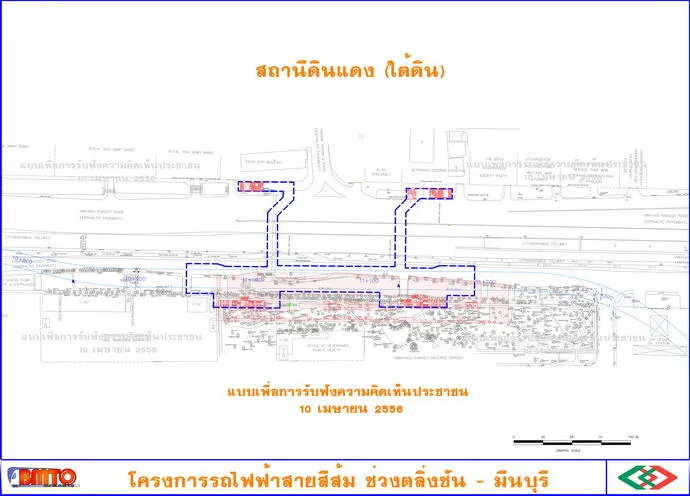

สถานีดินแดง
ตั้งอยู่ใต้ถนนวิภาวดีรังสิตฝั่งขาเข้า บริเวณด้านหน้าศาลาว่าการกรุงเทพมหานคร 2

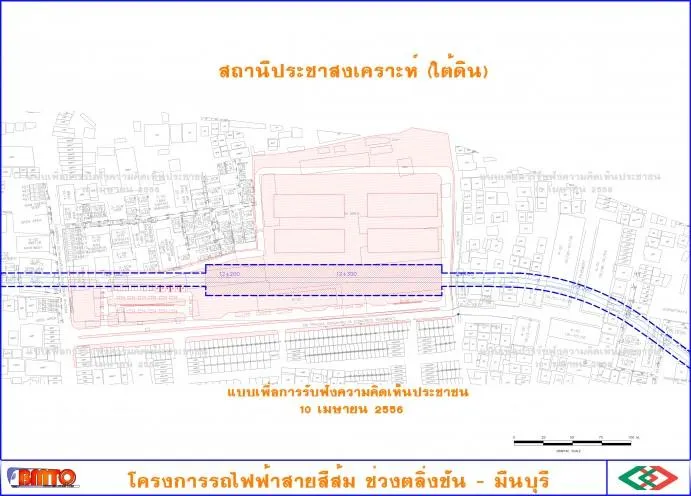

สถานีประชาสงเคราะห์
ตั้งอยู่ใต้พื้นที่มหาวิทยาลัยราชภัฏสวนสุนันทาศูนย์การศึกษาดรุณพิทยาหรือโรงเรียนดรุณพิทยา ปัจจุบันปิดดำเนินการแล้ว

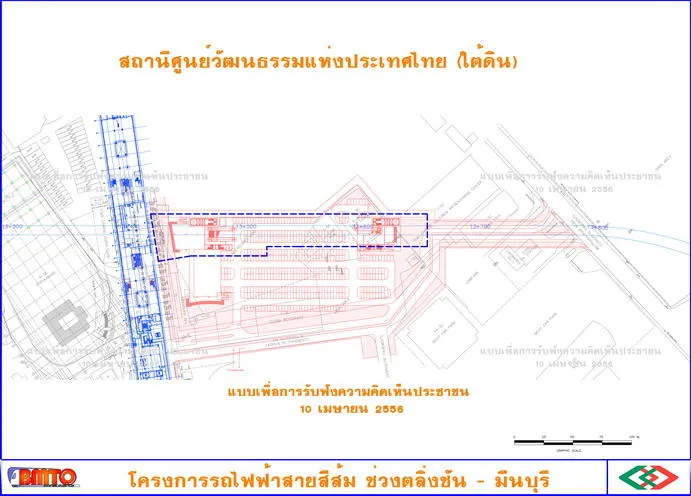

สถานีศูนย์วัฒนธรรมแห่งประเทศไทย
ตั้งอยู่ใกล้ถนนรัชดาภิเษก บริเวณด้านหน้าห้างเอสพลานาด รัชดา เป็นสถานีเชื่อมต่อกับโครงการรถไฟฟ้าสายรัชมงคล

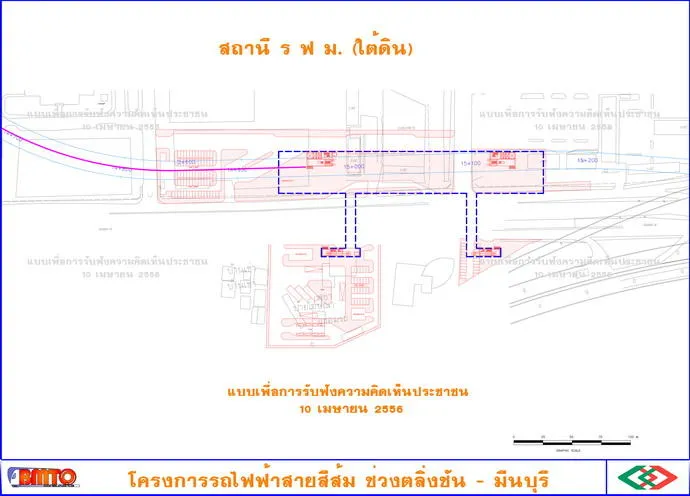

สถานี รฟม.
ตั้งอยู่ใต้พื้นที่ของ รฟม. บริเวณประตู 1 ถนนพระราม 9

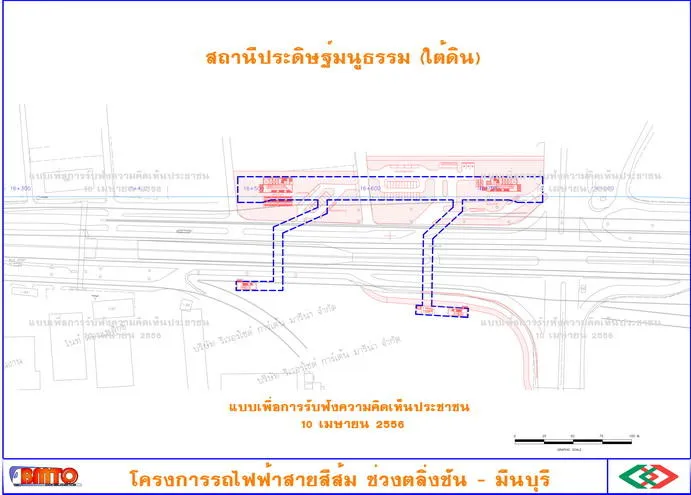

สถานีประดิษฐ์มนูธรรม
ตั้งอยู่ใต้ถนนพระรามเก้า บริเวณใกล้สี่แยกพระราม 9 – ประดิษฐ์มนูธรรมหน้าปากซอยเข้าวัดพระรามเก้ากาญจนาภิเษกสถานีรามคำแหง 12

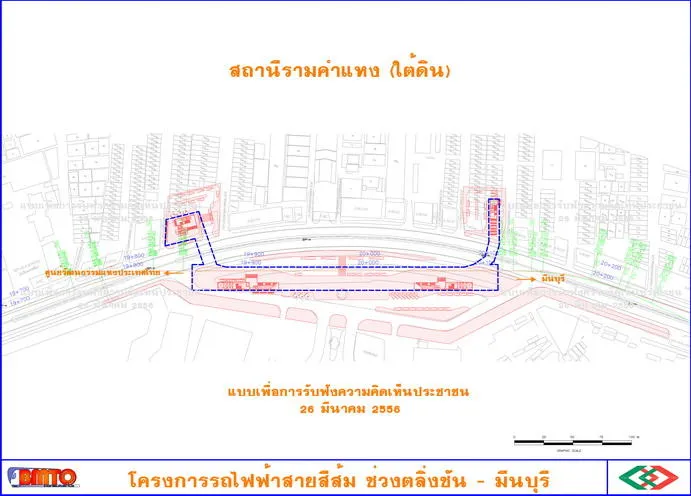

สถานีรามคำแหง
ตั้งอยู่ใต้ถนนรามคำแหงบริเวณด้านหน้ามหาวิทยาลัยรามคำแหง

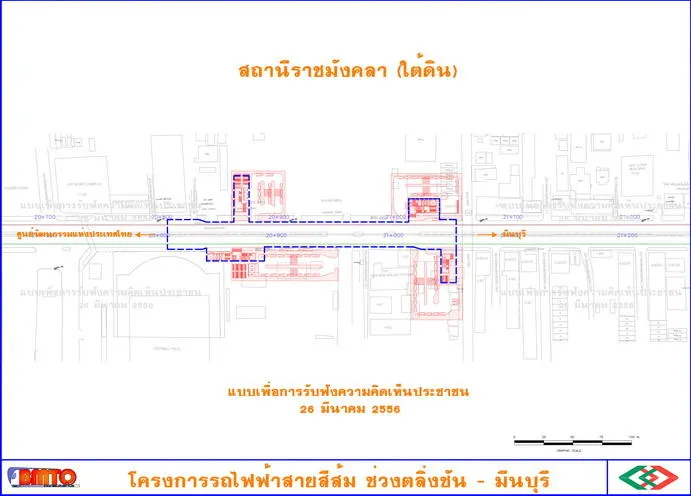

สถานีราชมังคลา
ตั้งอยู่ใต้ถนนรามคำแหงบริเวณด้านหน้าสนามกีฬาราชมังคลา

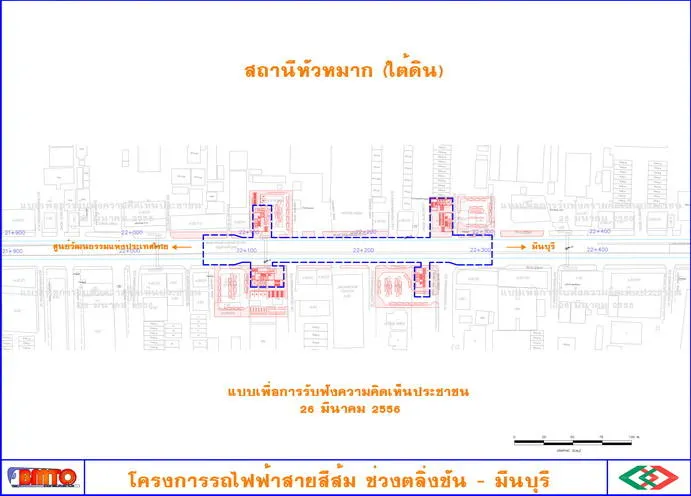

สถานีหัวหมาก
ตั้งอยู่ใต้ถนนรามคำแหง บริเวณด้านหน้งโรงพยาบาลรามคำแหง
สถานีลำสาลี
ตั้งอยู่ใต้ถนนรามคำแหง บริเวณด้านใต้แยกลำสาลี เป็นสถานีเชื่อมต่อกับโครงการรถไฟฟ้าสายสีเหลือง ช่วงลาดพร้าว – สำโรง สถานีลำสาลี
สถานีศรีบูรพา
ตั้งอยู่ใต้ถนนรามคำแหง บริเวณสามแยกถนนรามคำแหงตัดถนนศรีบูรพาหรือด้านหน้าห้างสรรพสินค้าบิ๊กซีเอ็กซ์ตร้า สุขาภิบาล 3
สถานีคลองบ้านม้า
ตั้งอยู่ใต้ถนนรามคำแหง บริเวณระหว่างซอยรามคำแหง 92-94 และมีอาคารจอดแล้วจร ฝั่งขาเข้าติดกับสถานี

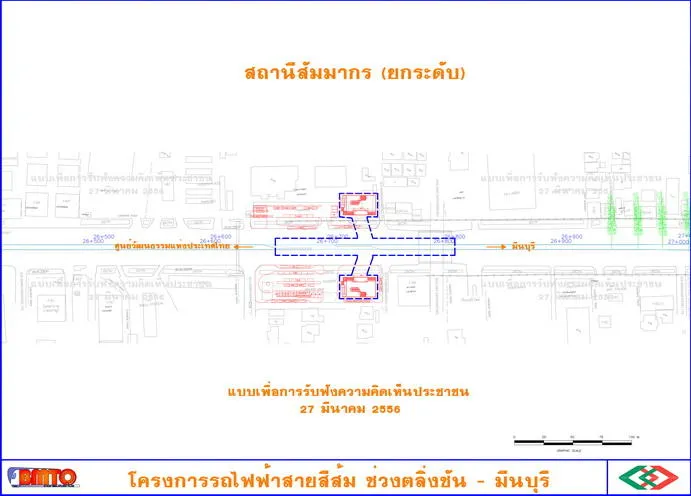

สถานีสัมมากร
ตั้งอยู่บนถนนรามคำแหง บริเวณใกล้หมู่บ้านสัมมากร

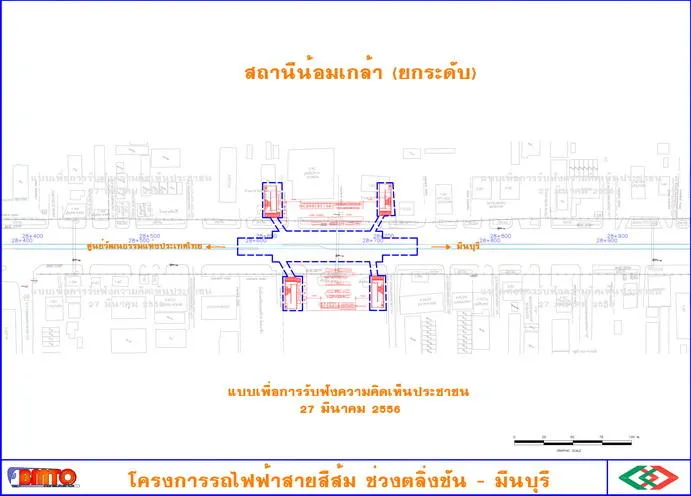

สถานีน้อมเกล้า
ตั้งอยู่บนถนนรามคำแหง บริเวณด้านหน้าโรงเรียนเตรียมอุดมศึกษาน้อมเกล้า

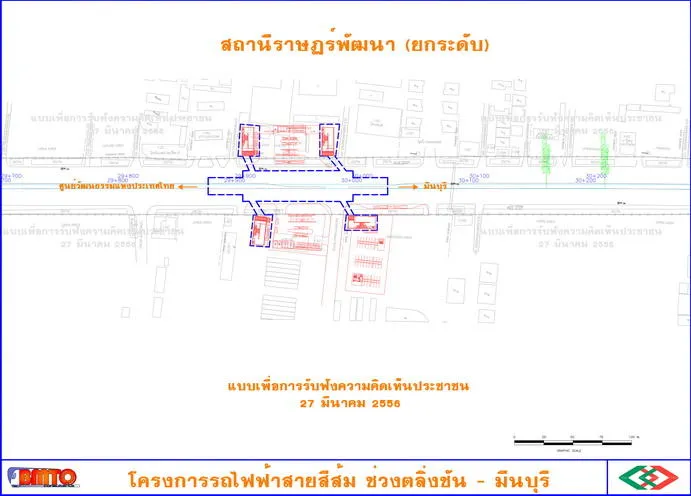

สถานีราษฏร์พัฒนา
ตั้งอยู่บนถนนรามคำแหง บริเวณสามแยกถนนรามคำแหง-ราษฏร์พัฒนาด้านหน้าสำนักงานใหญ่บริษัทมิสทีน

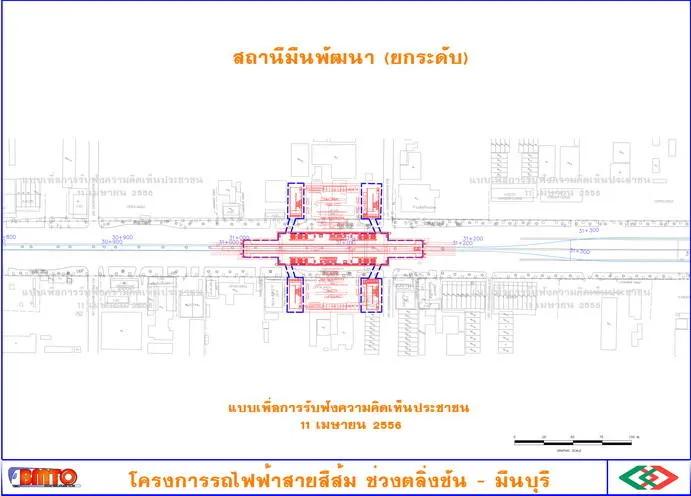

สถานีมีนพัฒนา
ตั้งอยู่บนถนนรามคำแหง บริเวณด้านหน้าทางเข้าวัดบางเพ็ญใต้ ตรงข้ามนิคมอุตสาหกรรมบางขัน

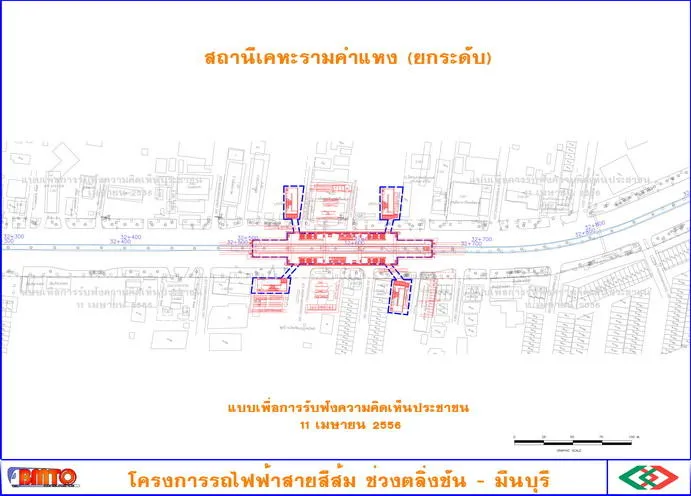

สถานีเคหะรามคำแหง
ตั้งอยู่บนถนนรามคำแหง บริเวณด้านปากซอยรามคำแหง 184 ใกล้เคหะรามคำแหง

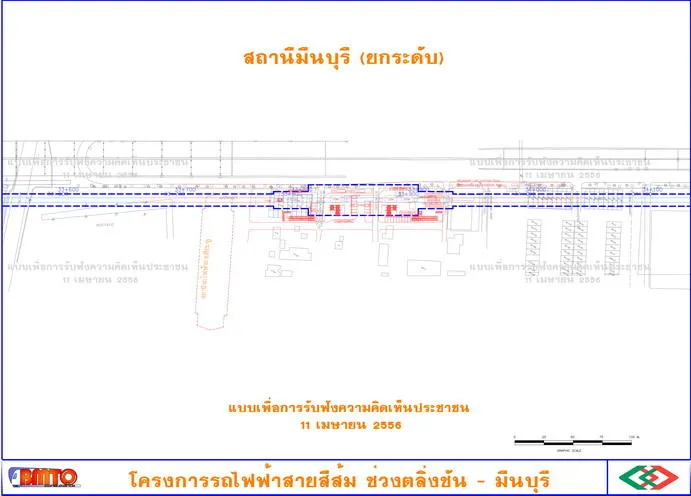

สถานีมีนบุรี
ตั้งอยู่ริมถนนรามคำแหงด้านทิศใต้ บริเวณสะพานข้ามคลองสองต้นนุ่น เป็นสถานีสำหรับเชื่อมต่อกับโครงการรถไฟฟ้าสายสีชมพู ชวงแคราย-มีนบุรี สถานีมีนบุรี

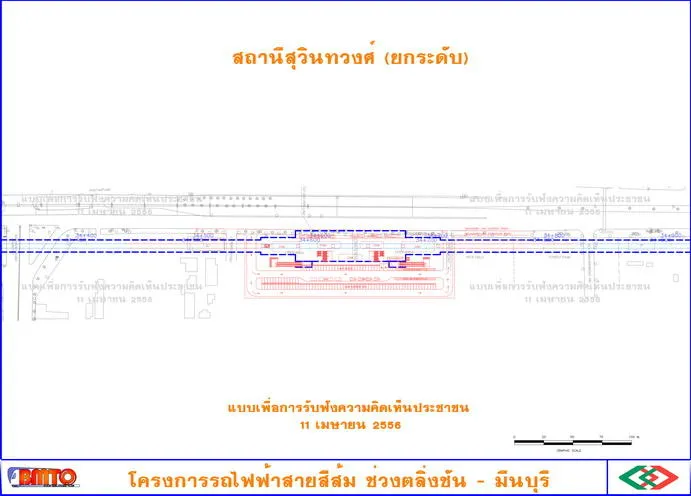

สถานีสุวินทวงศ์
ตั้งอยู่ริมถนนรามคำแหงด้านทิศใต้ บริเวณใกล้แยกสุวินทวงศ์ Image : MRTA Orange Line
